前言

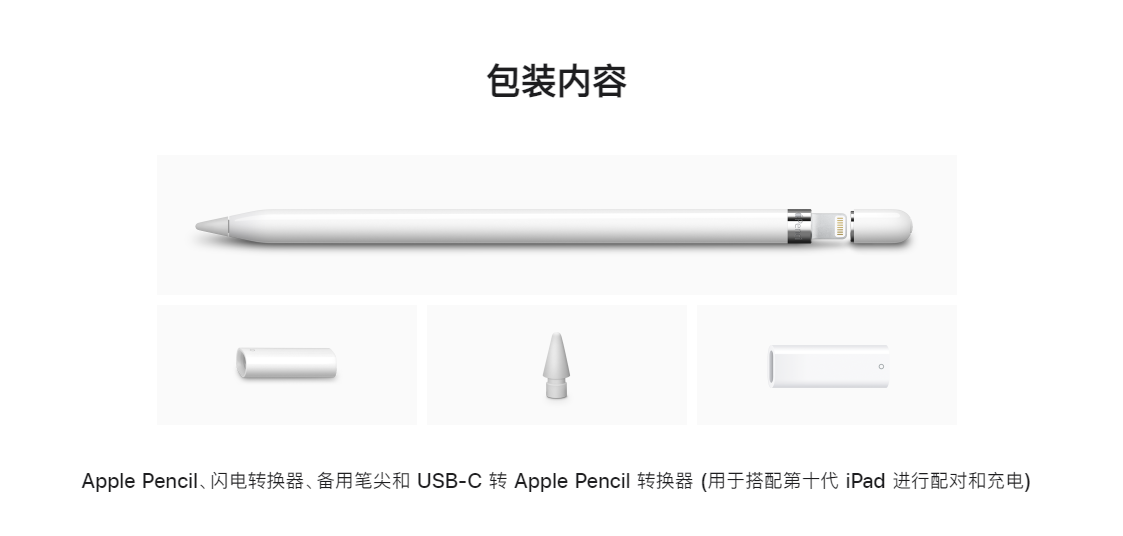

苹果**发布的iPad10由闪电接口更换了U-C接口，一代Apple Pencil无法再使用机身的接口充电。为了能够正常充电，苹果在一代Apple Pencil的包装内部赠送了这个转换器，同时也推出了零售版本的转换器，售价为67元，与之同时，一代笔的价格也有相应的提升。

苹果在一代笔增添了U-C转换器，通过将笔连接到转换器，再通过转换器使用U-C充电线连接到iPad。下面充电头网就带来这个转换器的拆解，一起来看看内部的设计。

U-C to Apple Pencil转换器开箱

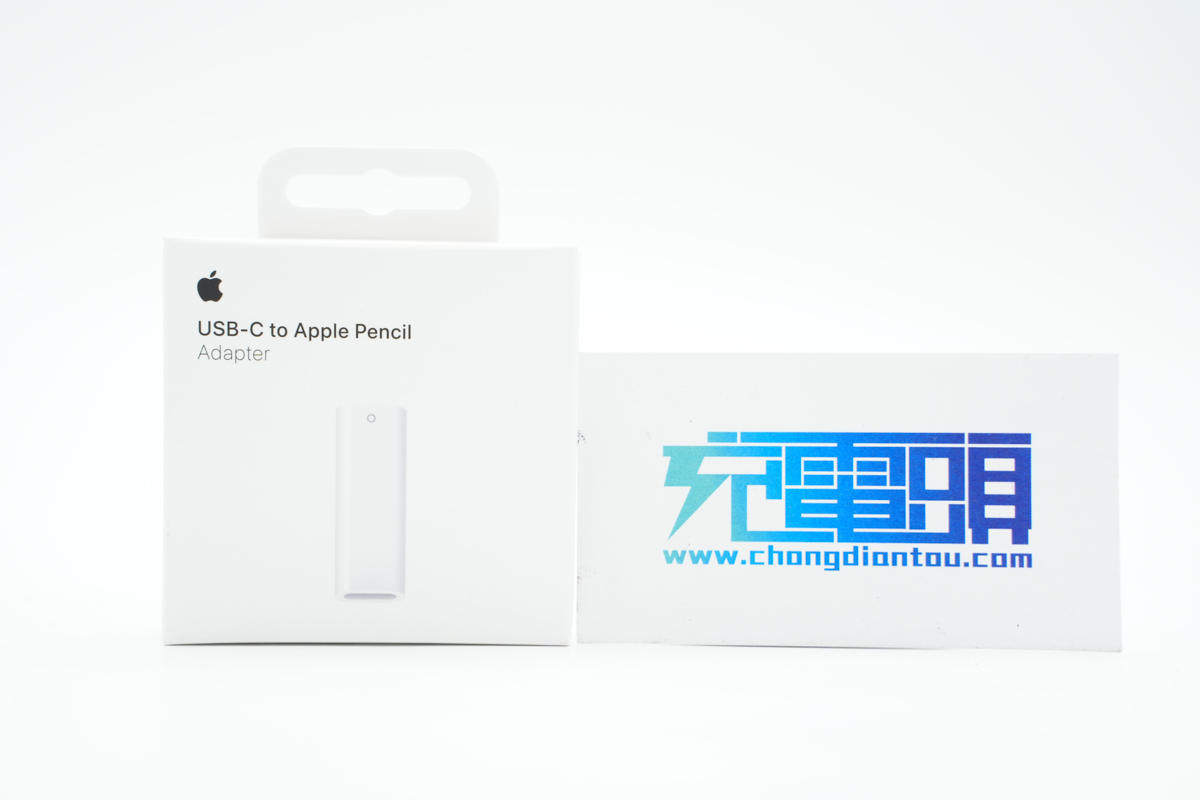

包装盒正面印有苹果logo、产品名称以及外观图。

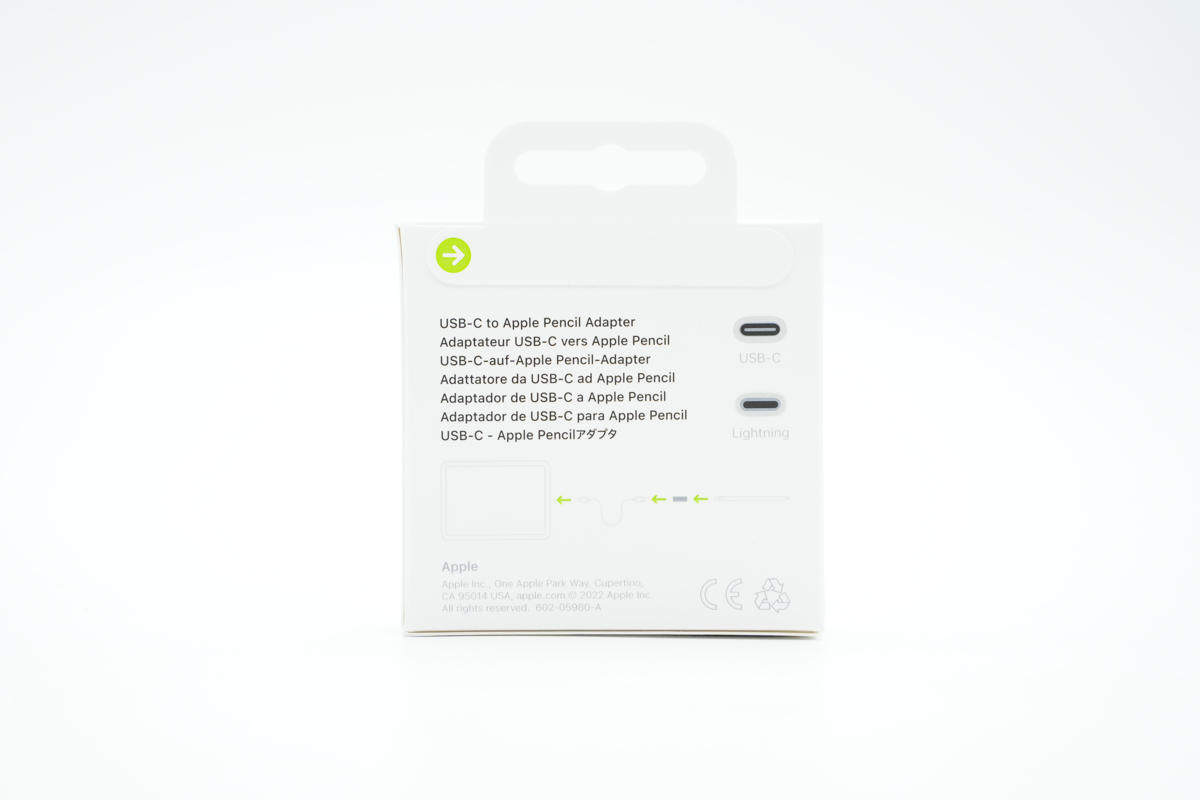

背面印有多语言产品名称、U-C和Lightning接口标识、使用简图以及CE认证标识等。

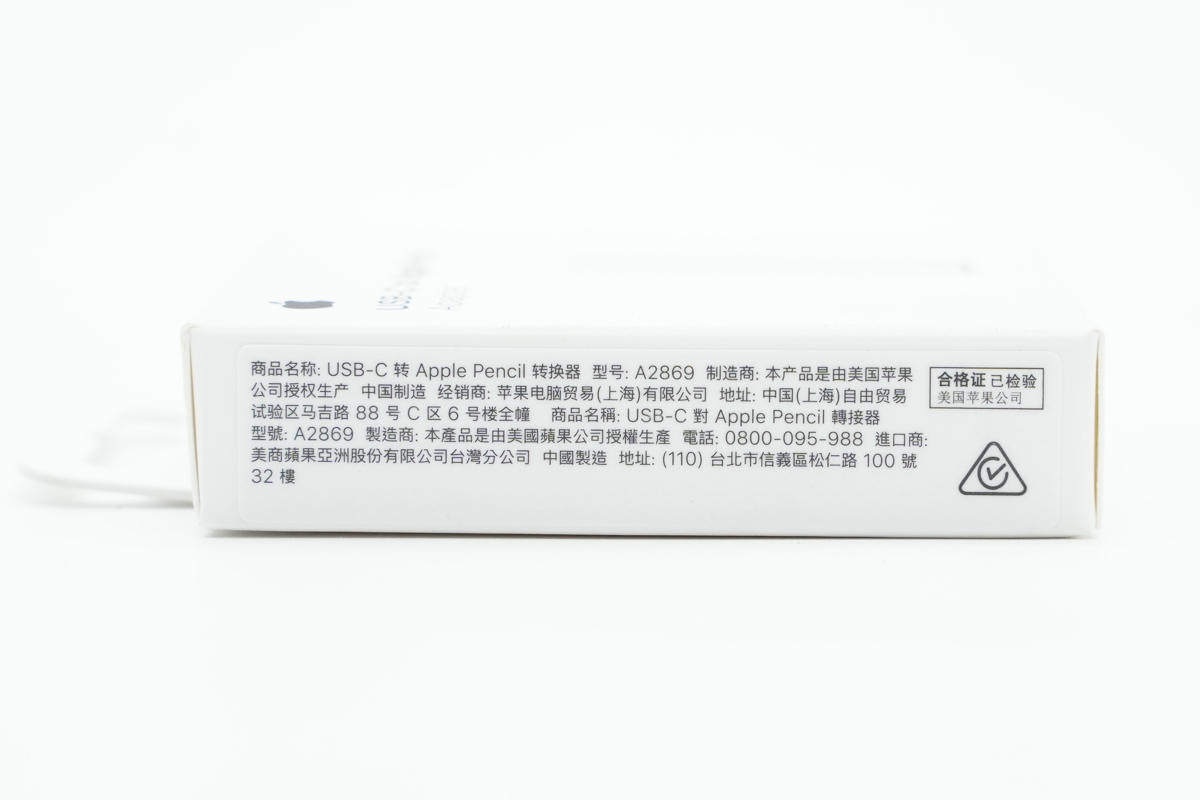

侧面贴有产品以及制造商信息，产品官方名称为 U-C 转 Apple Pencil 转换器，型号为A2869。

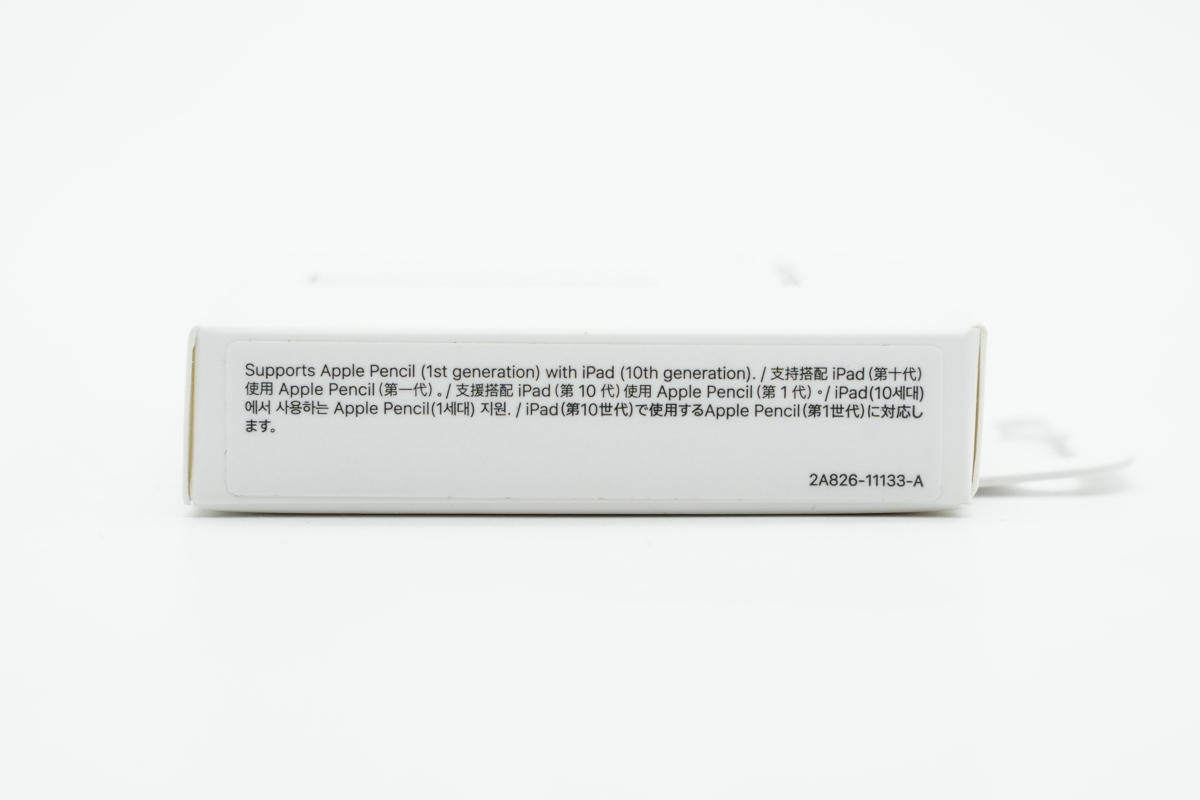

另一侧贴纸上表明产品支持搭配 iPad（第十代）使用 Apple Pencil（第一代）。

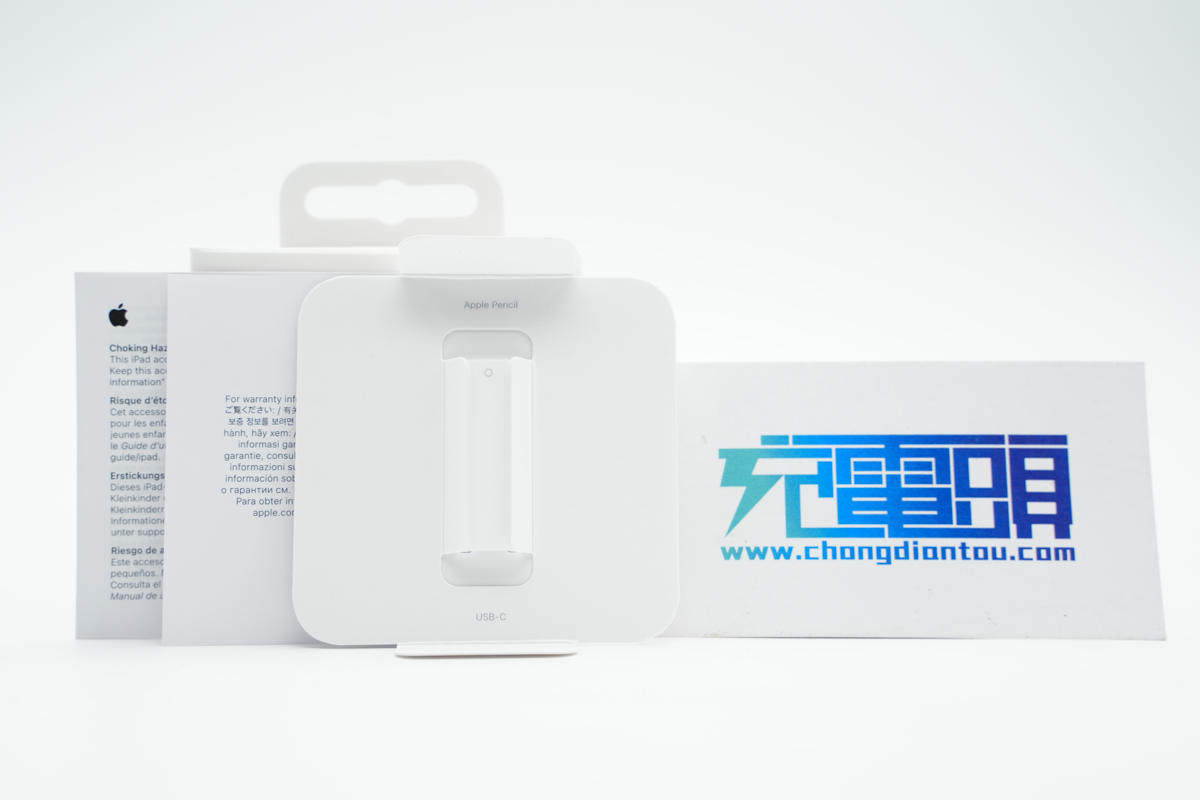

包装内含转换器和使用说明书。

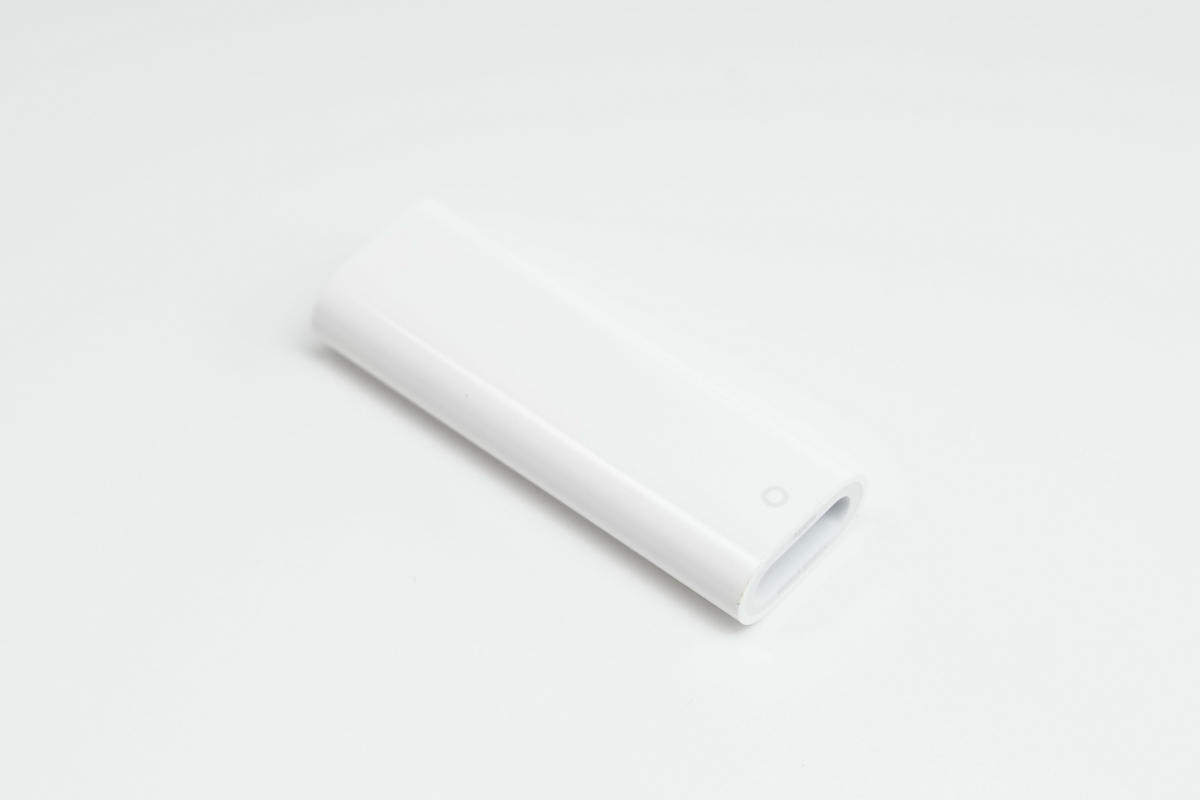

苹果U-C to Apple Pencil转换器一体式白色外壳，两侧半圆弧面设计，整体亮面处理。

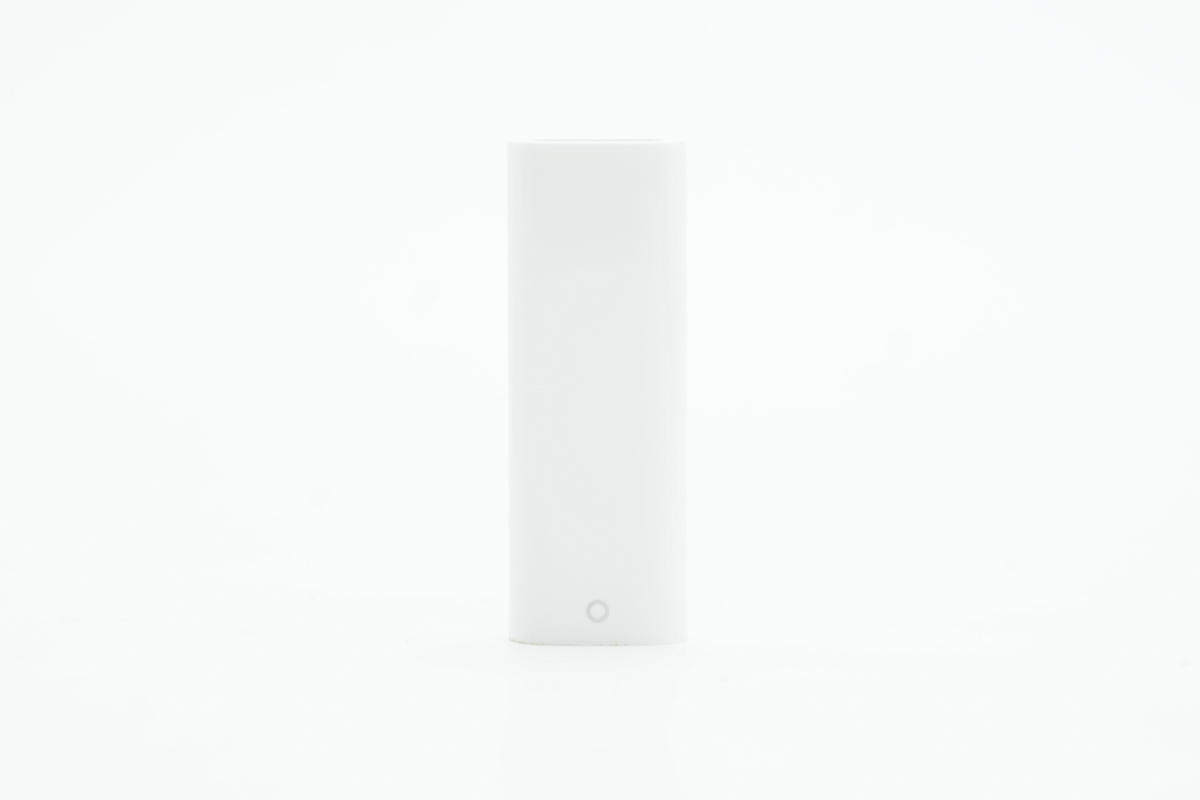

机身正面一端印有圆圈标识。

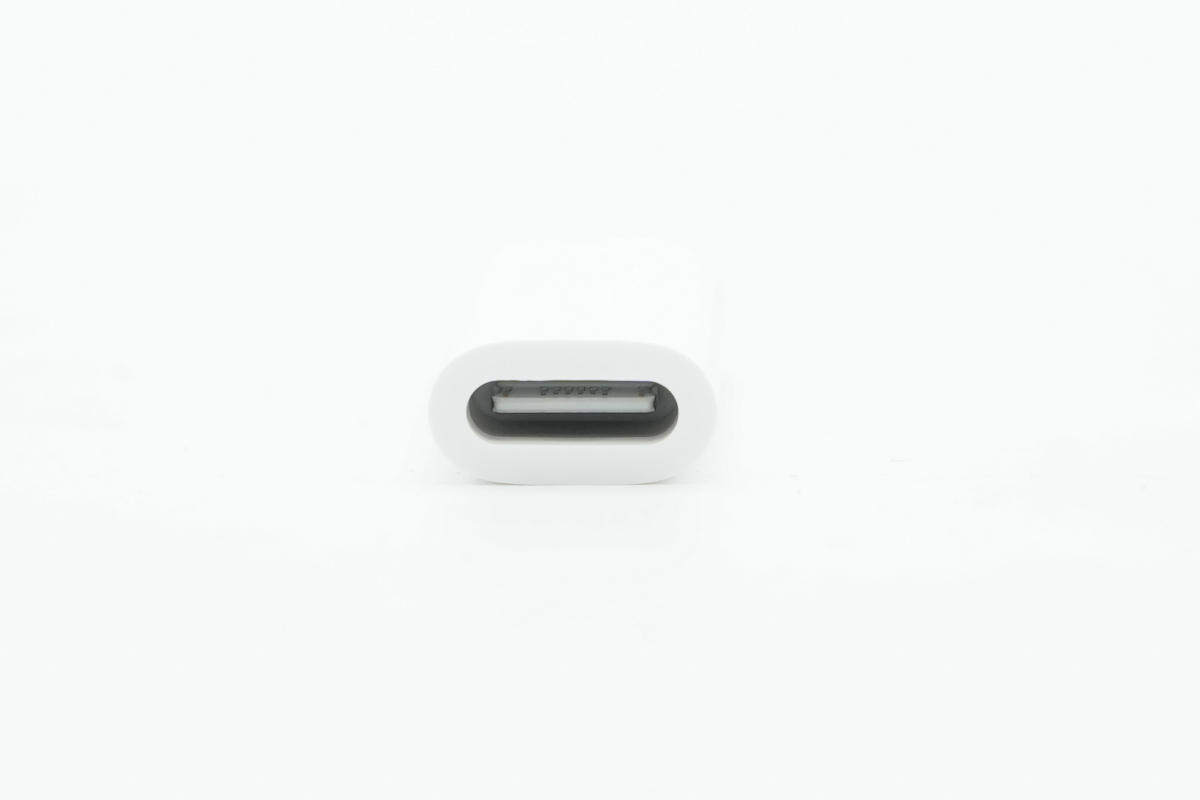

转换器一端是U-C连接插口。

另一端是Lightning接口。

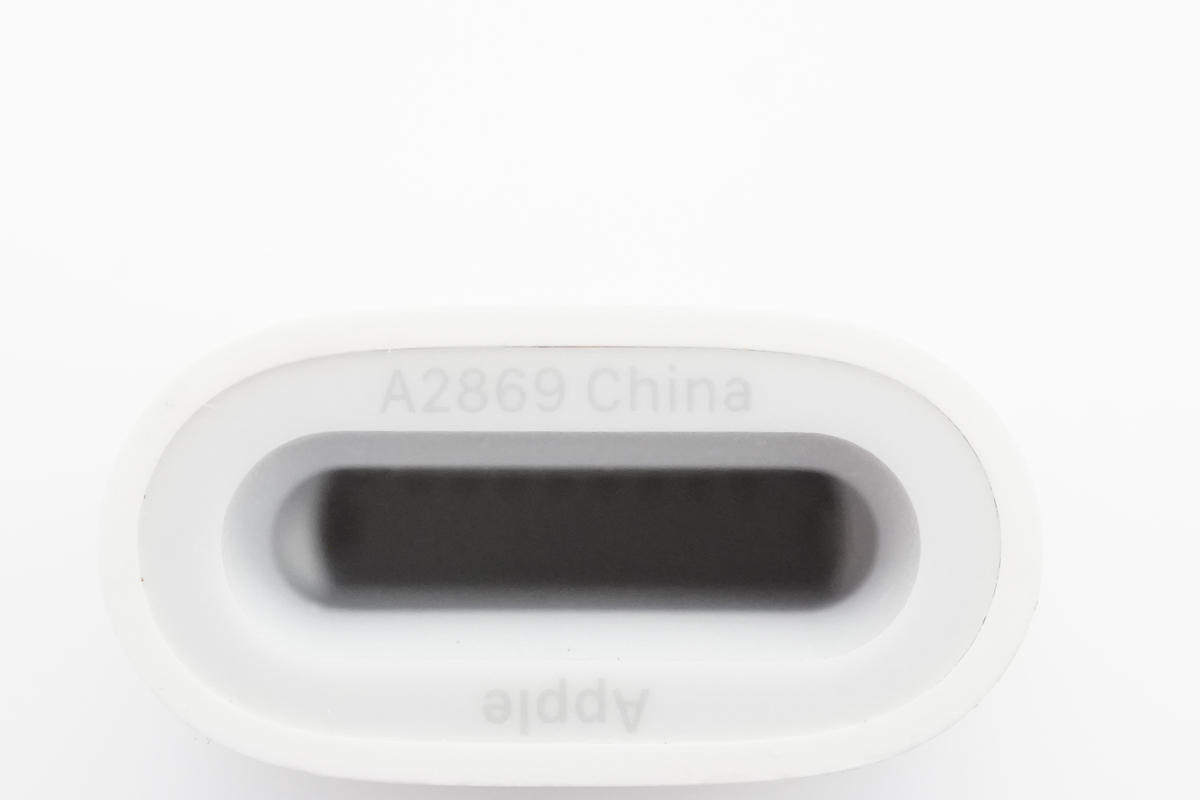

端口外壳上印有Apple品牌，型号A2869，China表示中国制造。

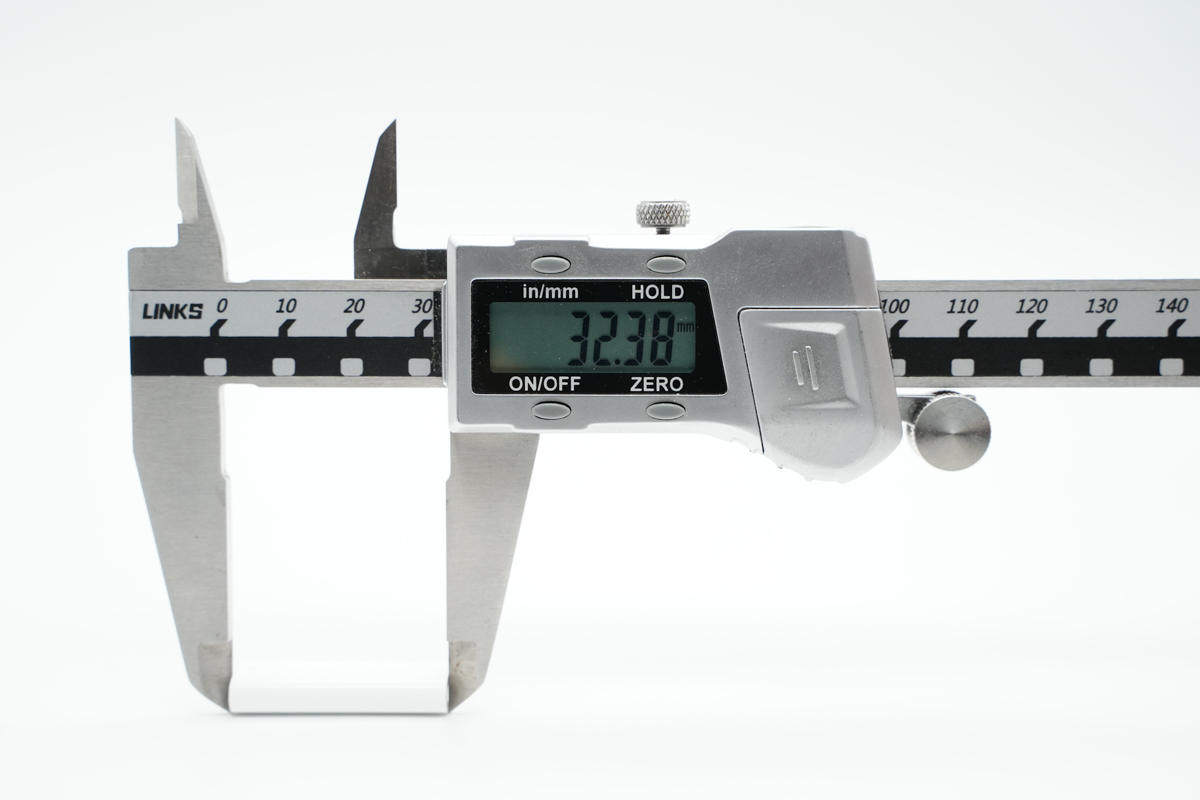

测得转换器机身长度为32.38mm。

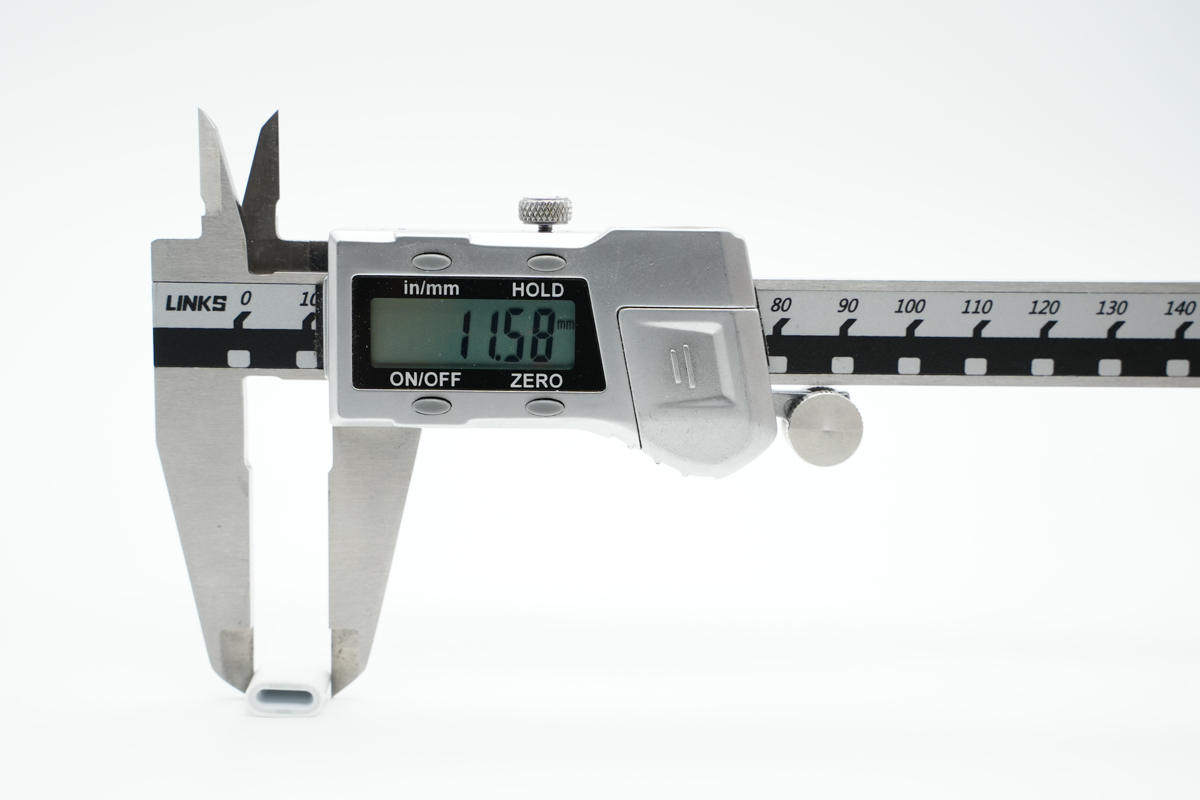

宽度为11.58mm。

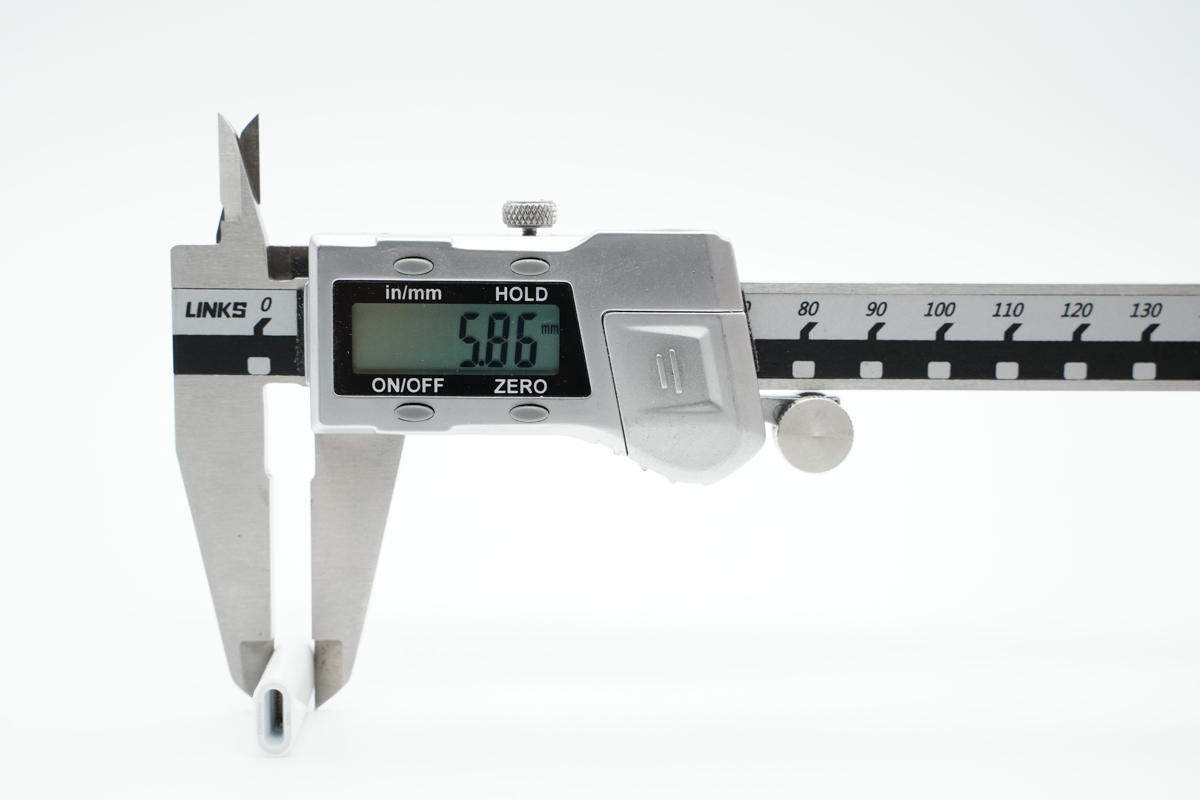

厚度为5.86mm。

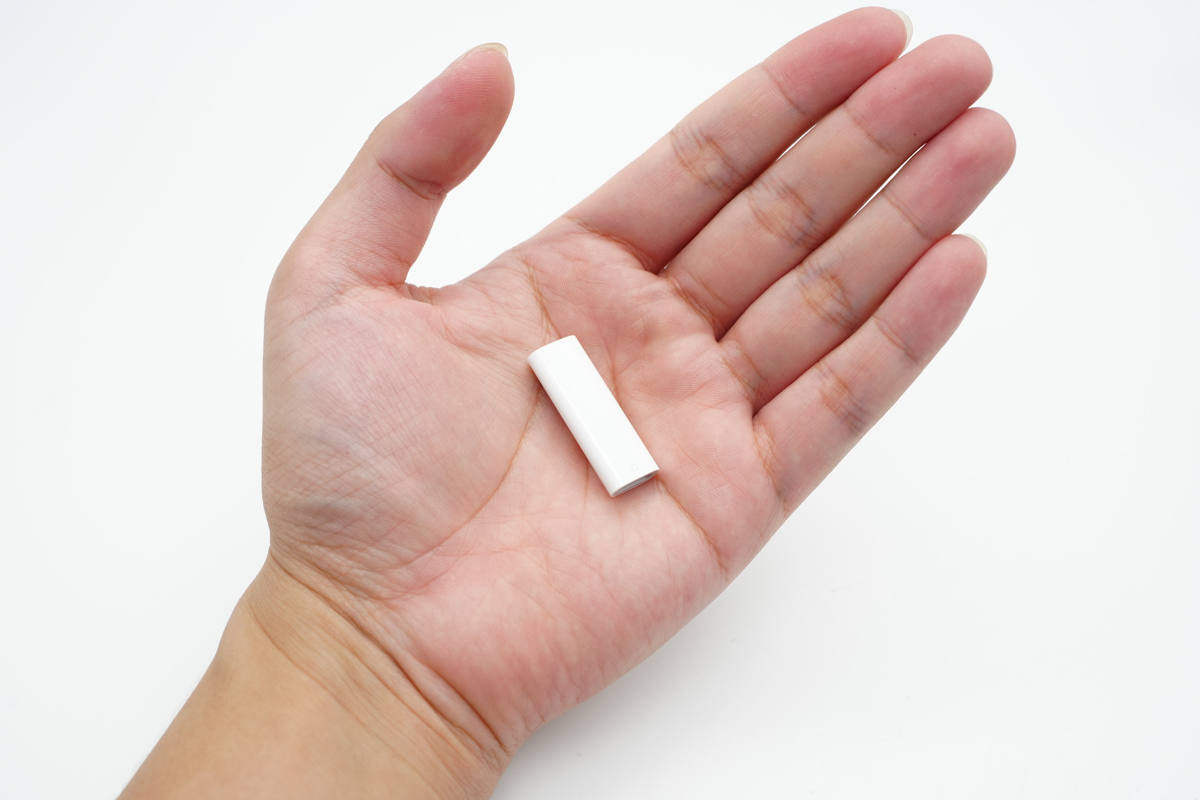

拿在手上的大小直观感受。

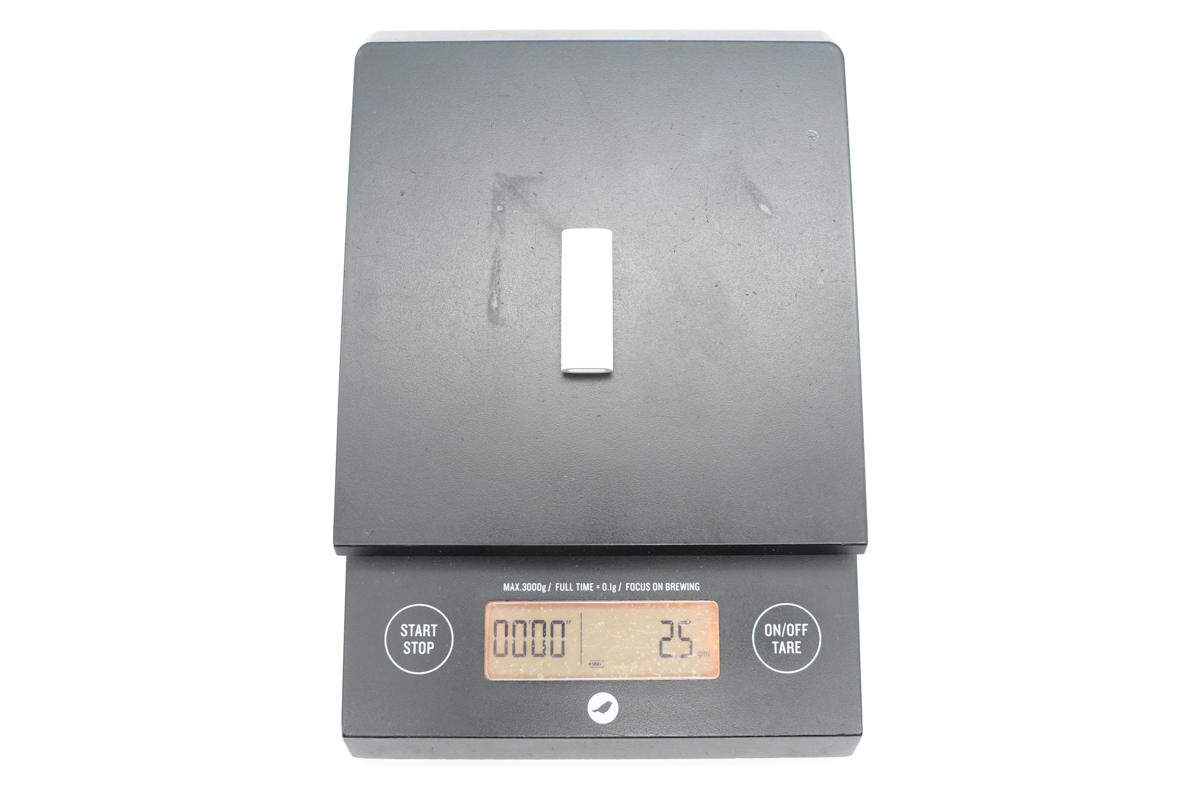

另外测得转换器重量3g都不到。

U-C to Apple Pencil转换器拆解

看完转换器的开箱和展示，下面就进行拆解，看看内部的设计。

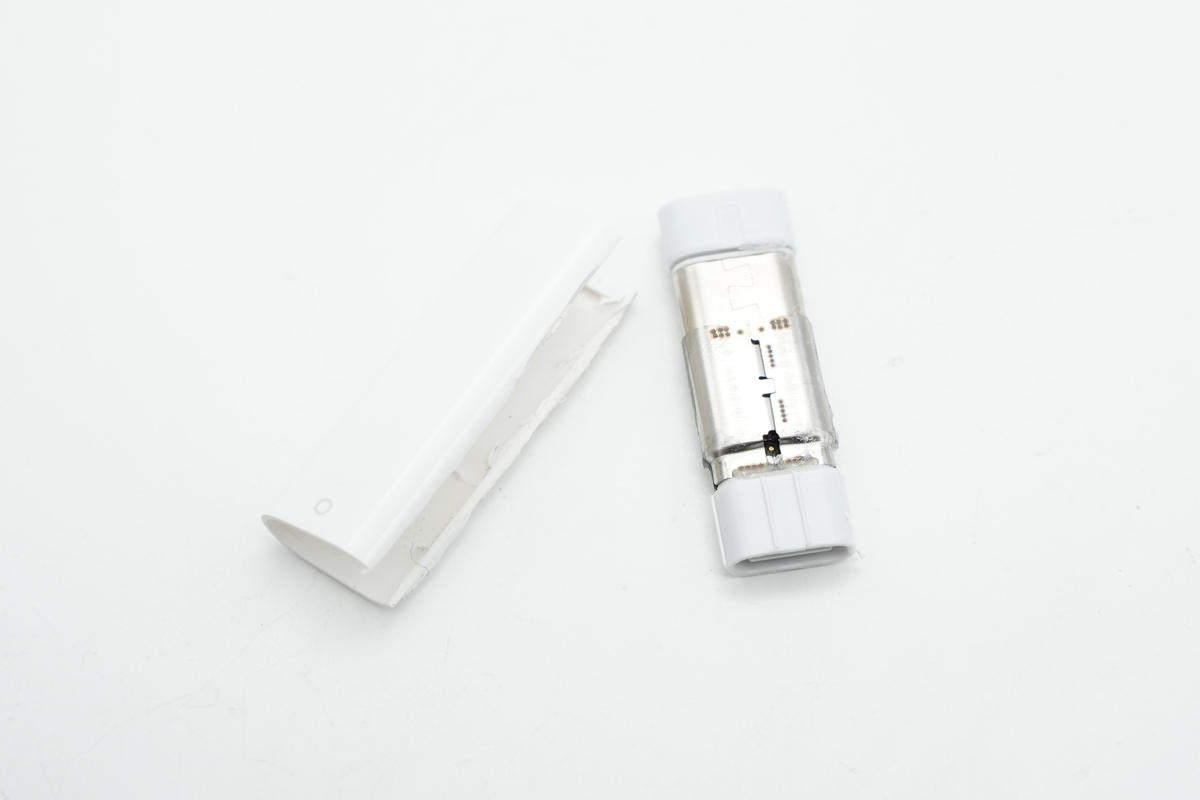

首先使用切割机从侧面切开塑料外壳。

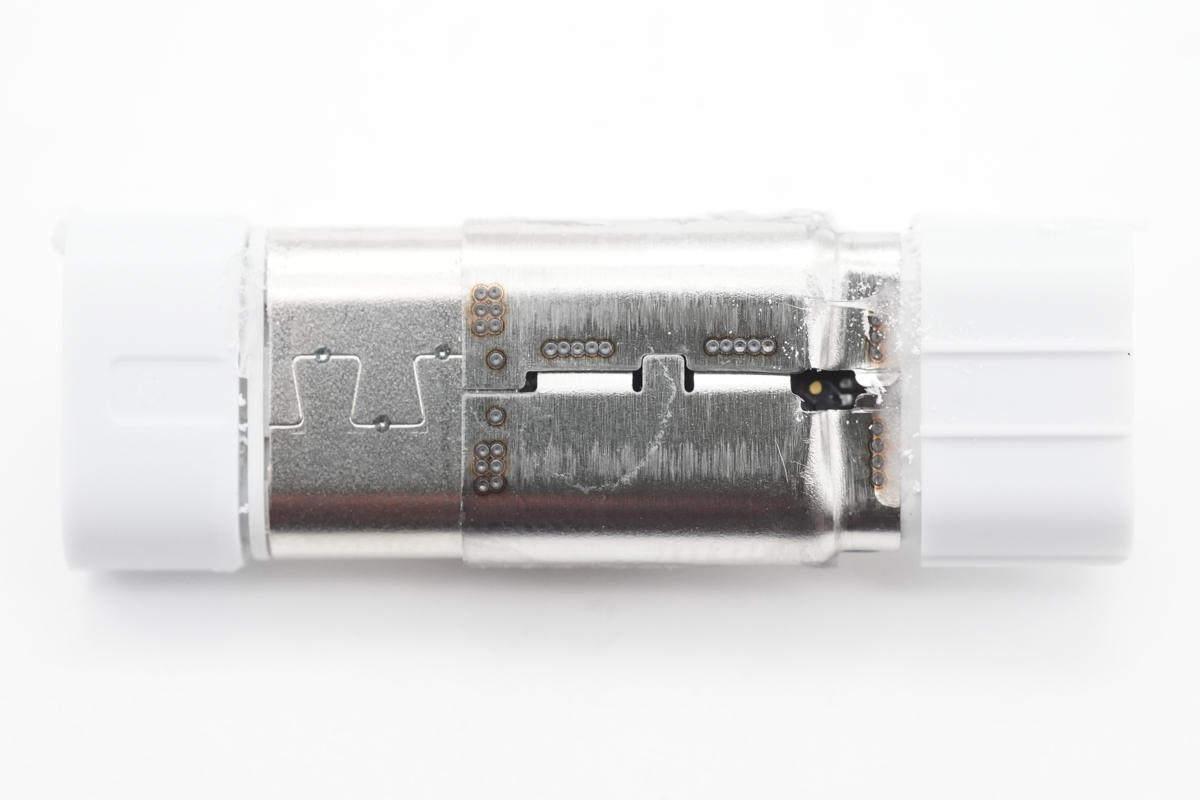

外壳内部采用和数据线端子相同的点焊工艺。

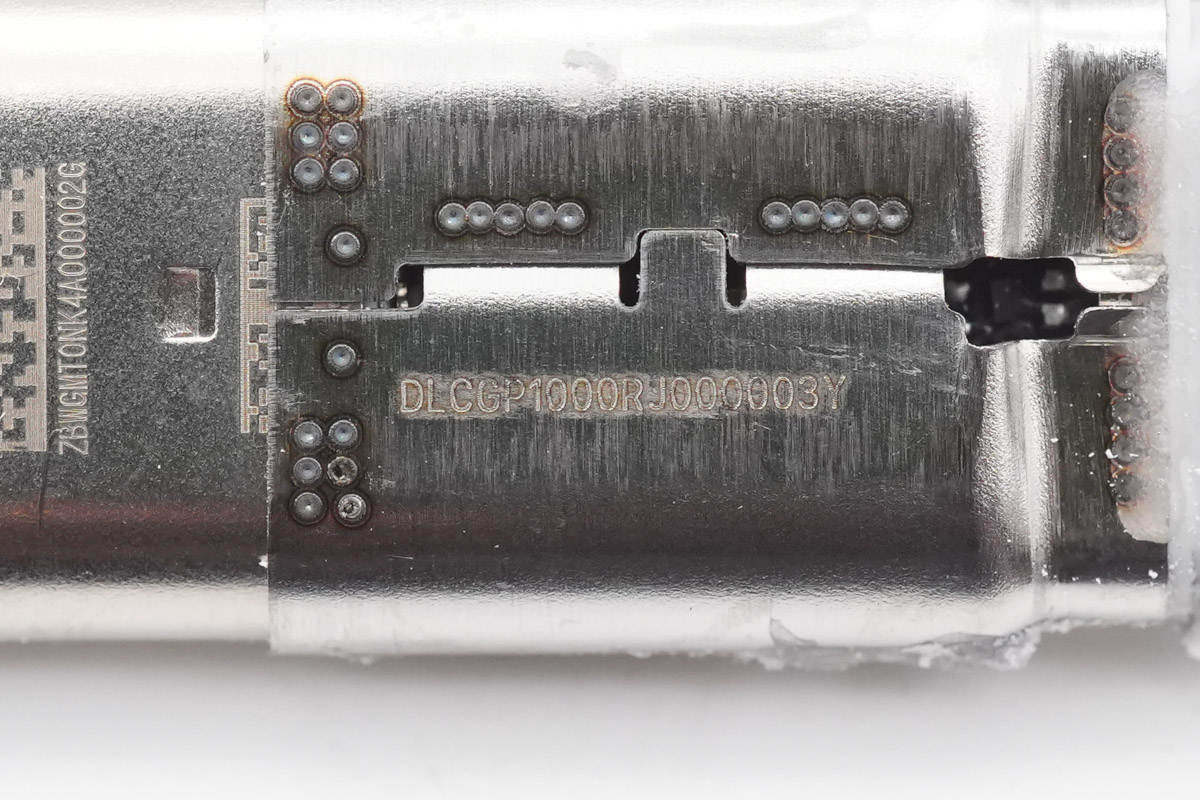

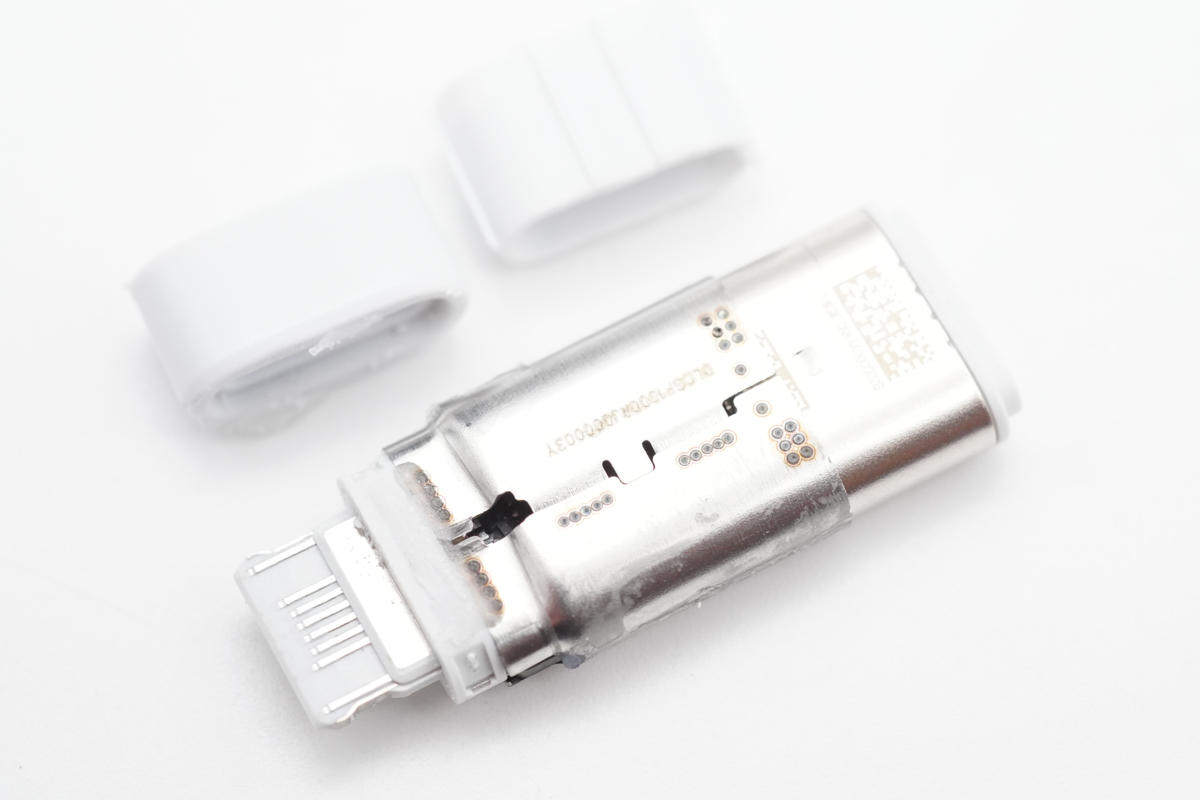

钢套通过点焊固定连接，并刻有产品编码。

拆下两端的塑料环，内部U-C母座为银色端子，镀有钌铑。

U-C端子特写。

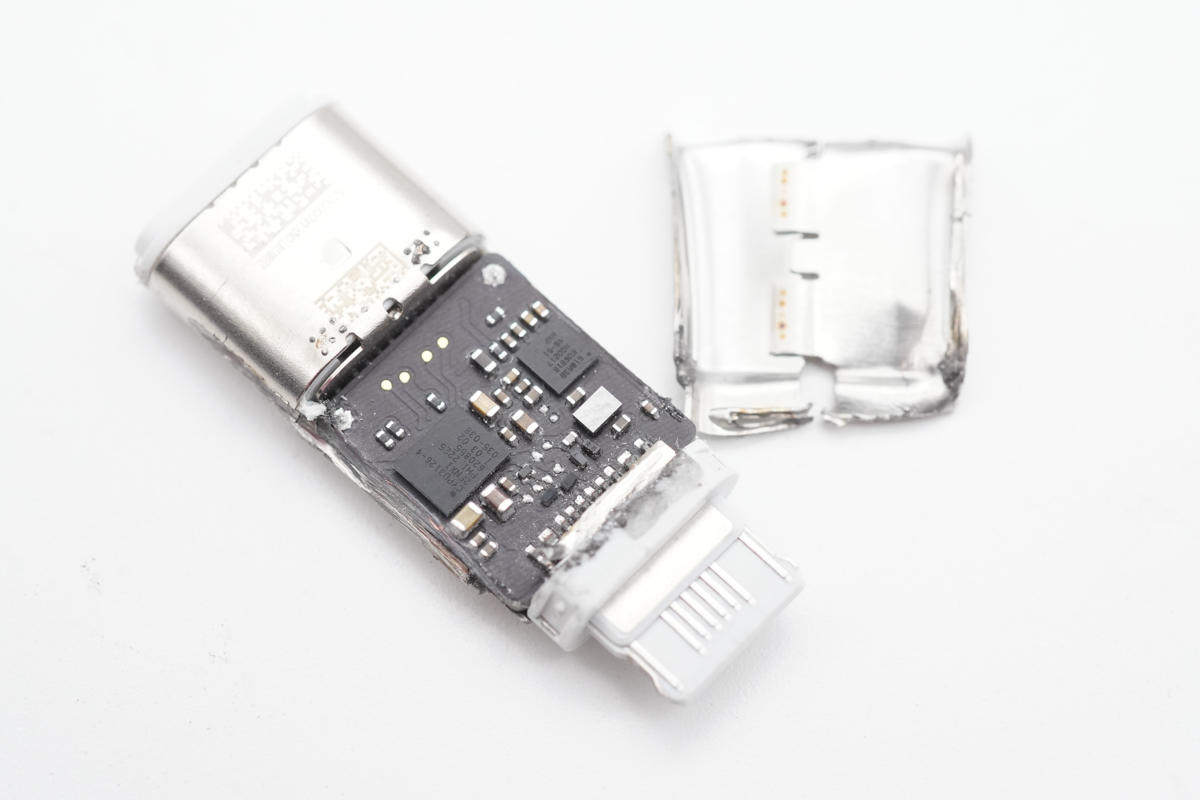

继续切割拆下外壳，U-C母座和Lightning端子通过一块小板焊接连接。

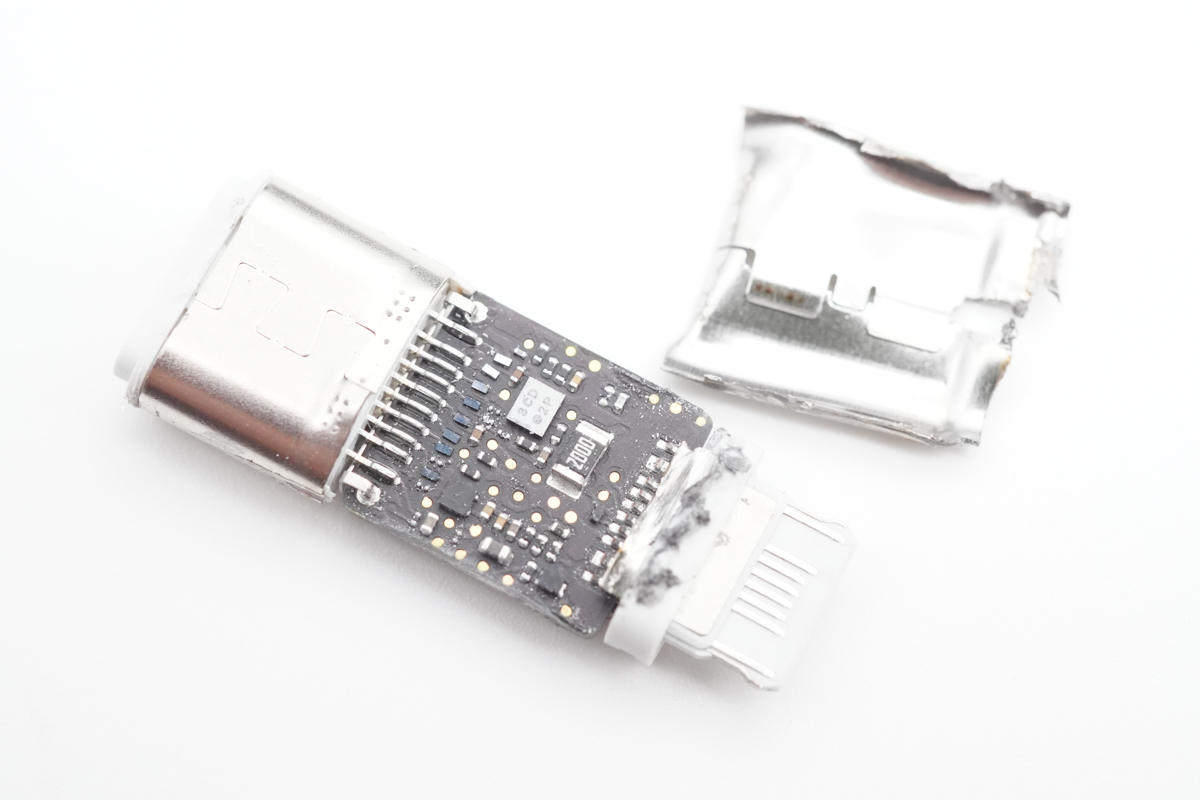

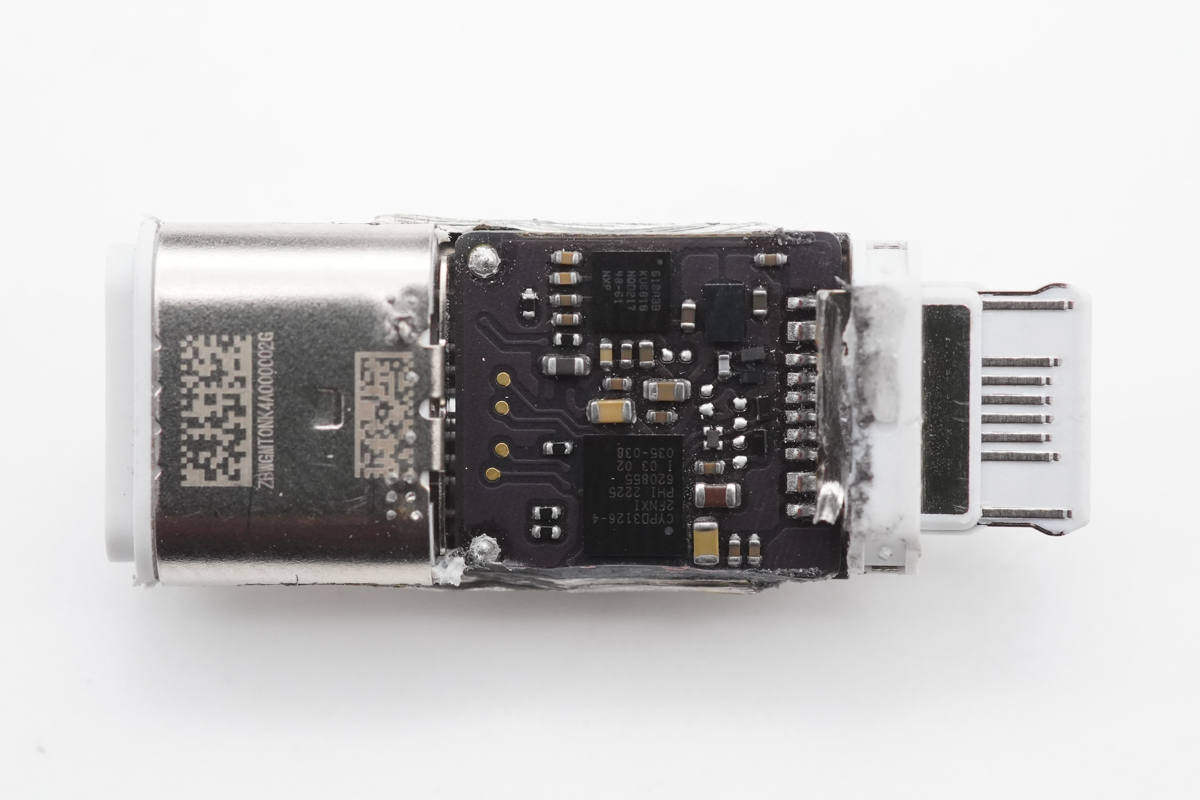

小板一面焊接两颗较大的芯片。

在另外一面也有元件。

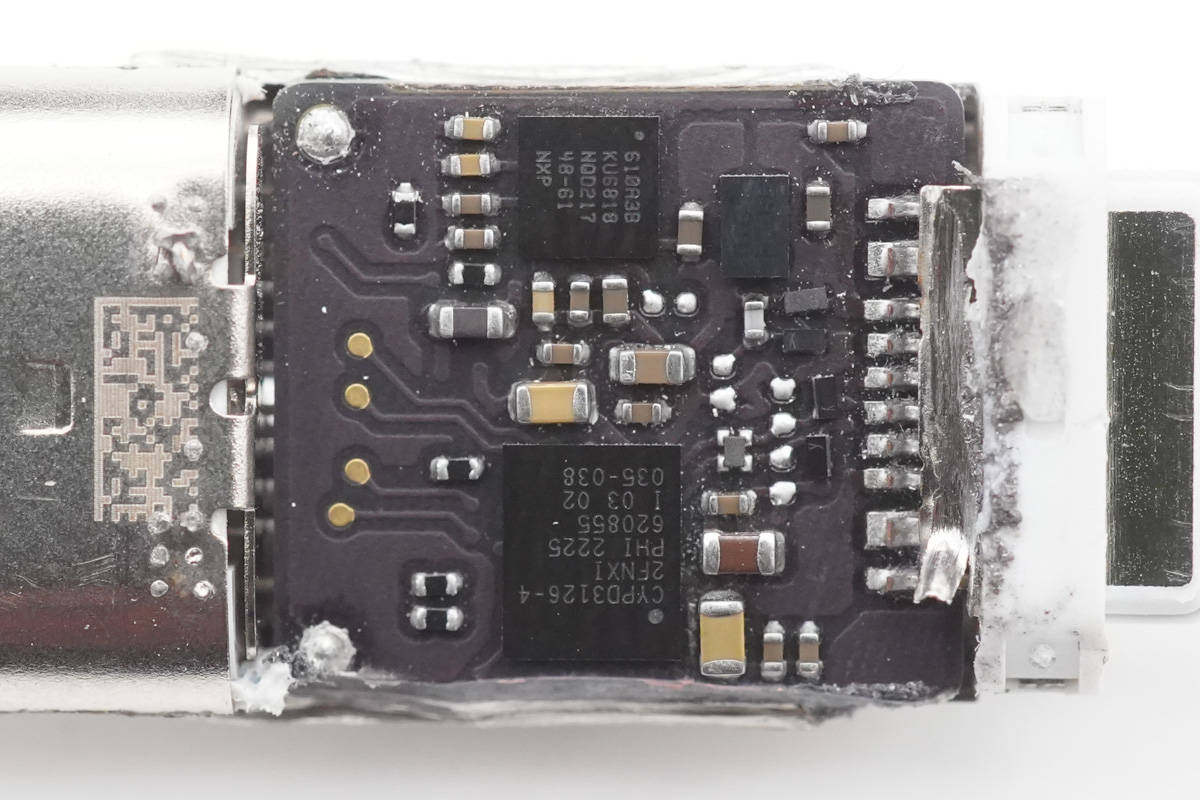

转接板上两颗较大的芯片特写。

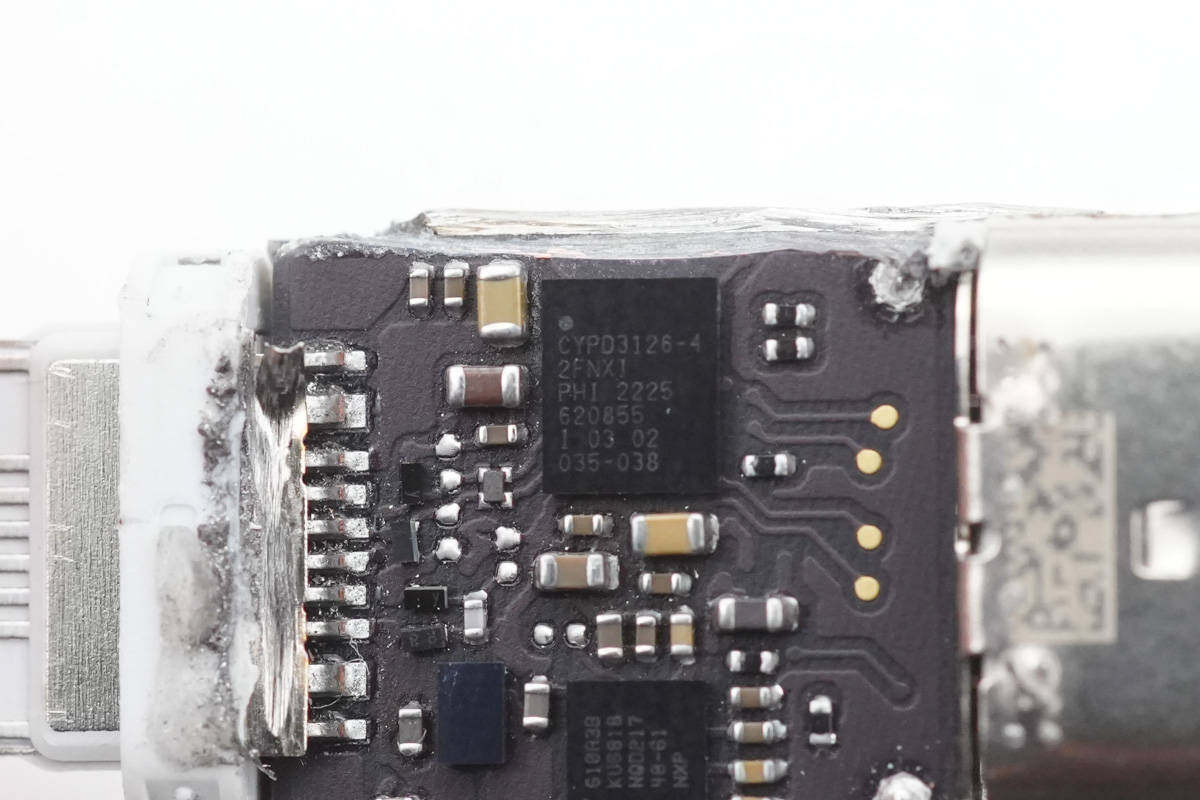

其中一颗芯片来自英飞凌，型号CYPD3126-42FNXI，为CCG3系列高集成Type-C控制器，CCG3是一个完整的U-C和U电源端口控制解决方案，可用于笔记本电脑、显示器、拓展坞以及电源适配器等设备，采用42-CSP封装。

另一颗芯片来自恩智浦，丝印610A3B，为苹果定制型号，用于Lightning接口认证，和苹果7代充电IC型号相同，故不支持Lightning接口PD快充。

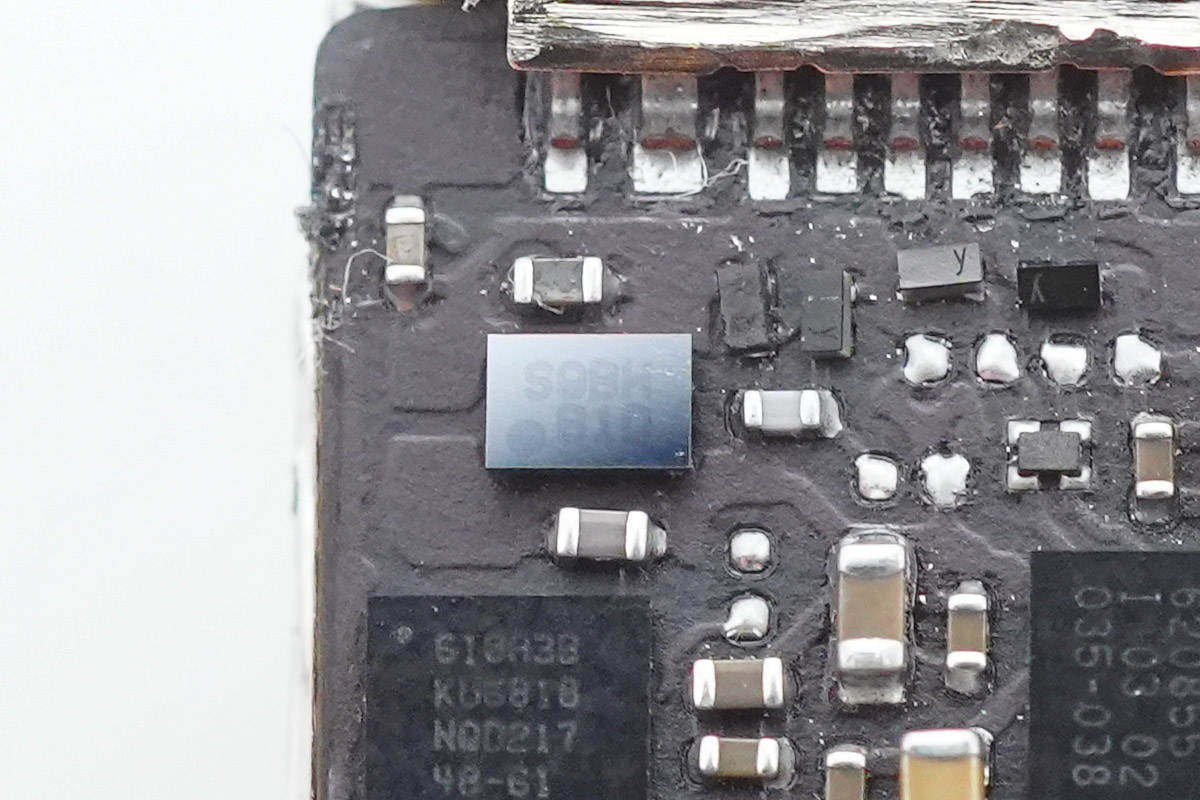

一颗丝印S9BH的芯片。

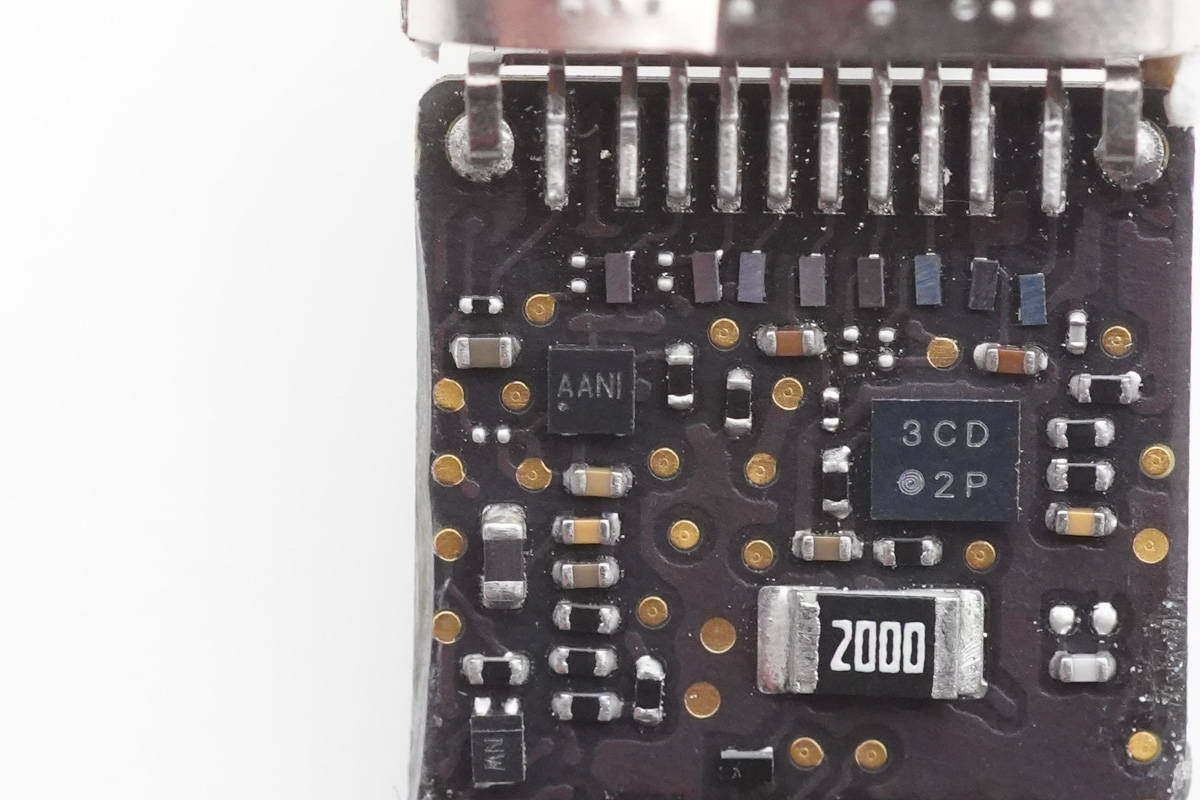

背面焊接一颗丝印AANI的芯片。

一颗丝印3CD的芯片。

继续拆解两端的端子。

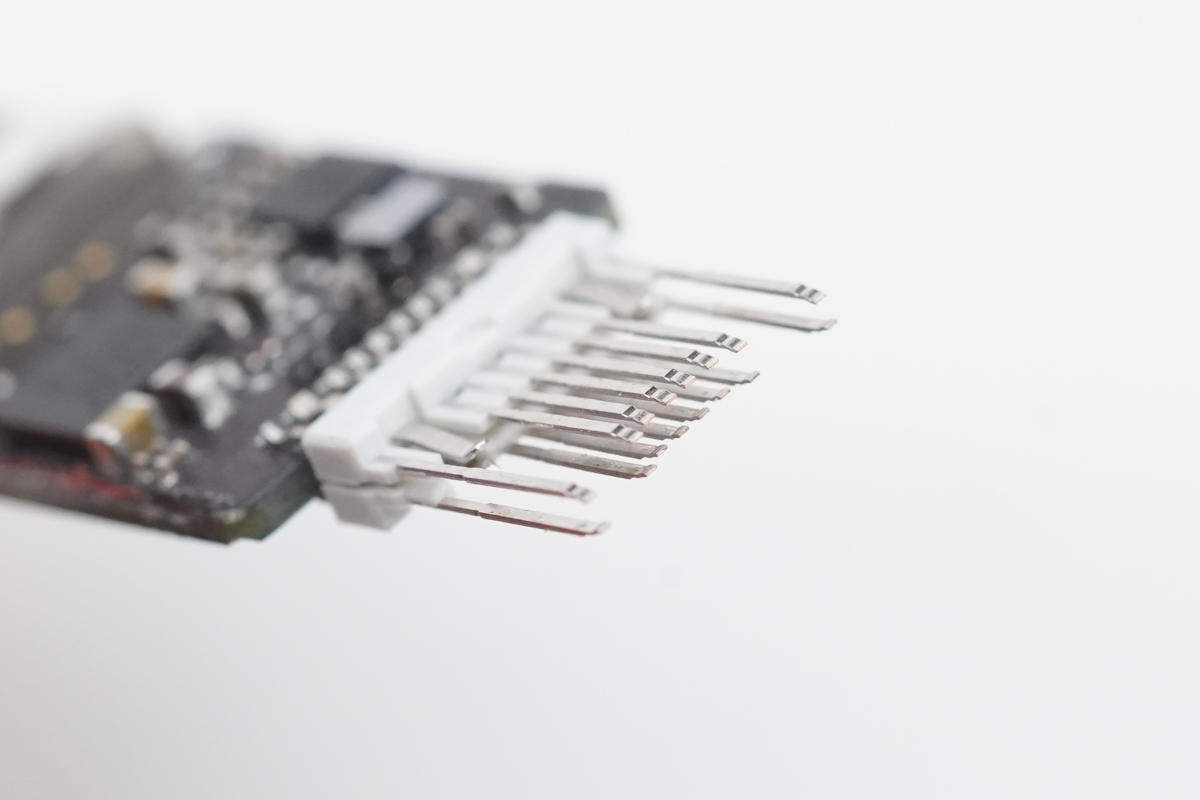

U-C端子触点特写。

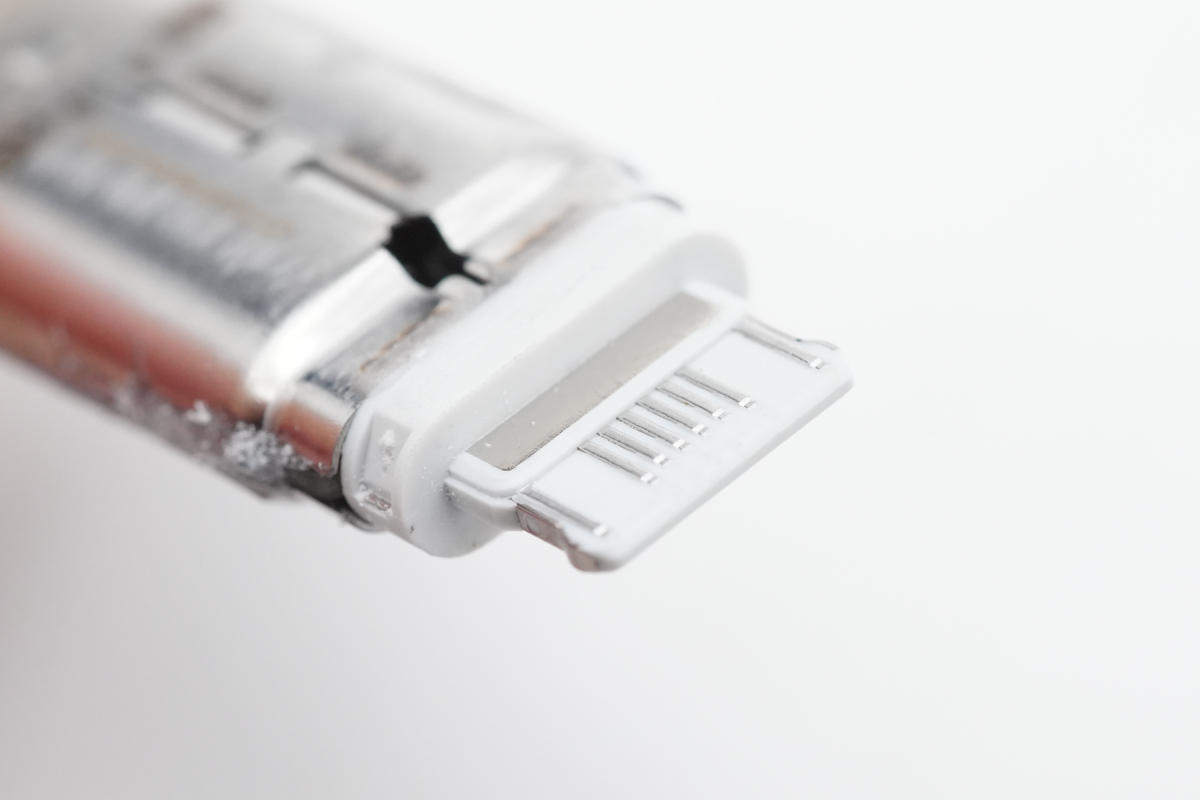

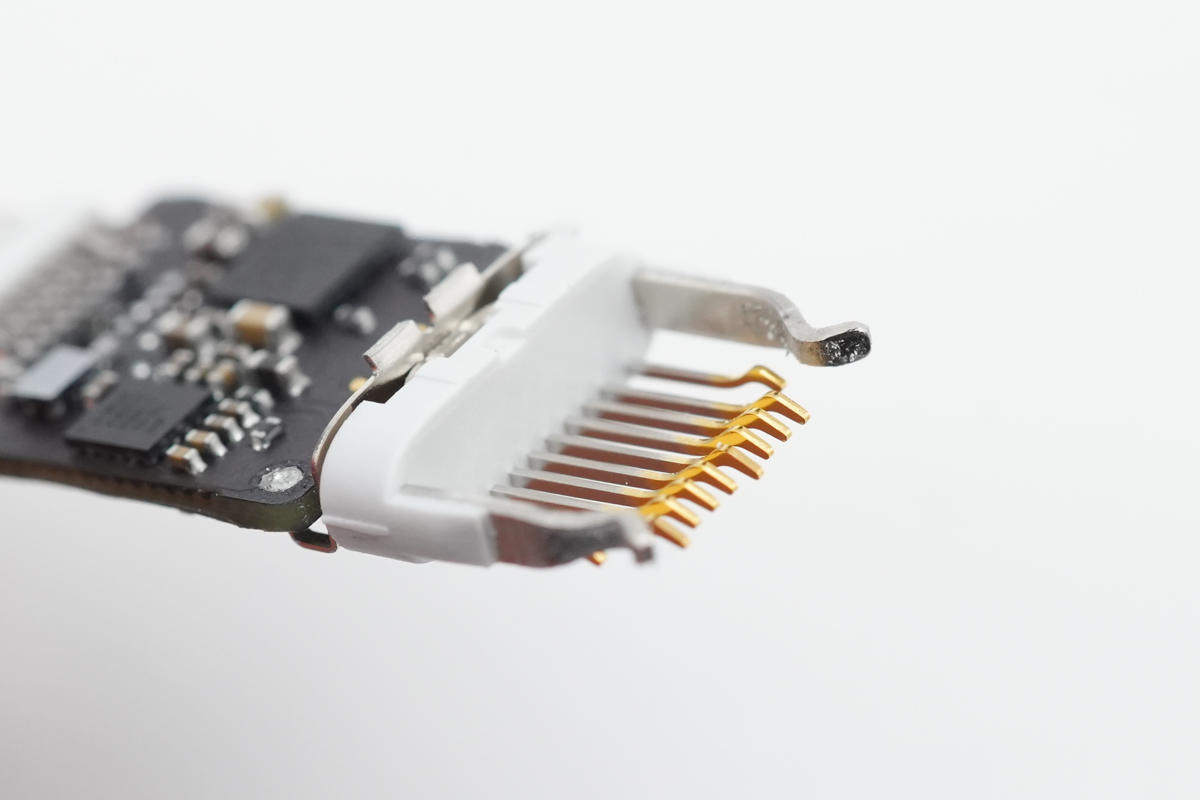

Lightning端子特写，端子镀厚金，两侧设有固定弹片。

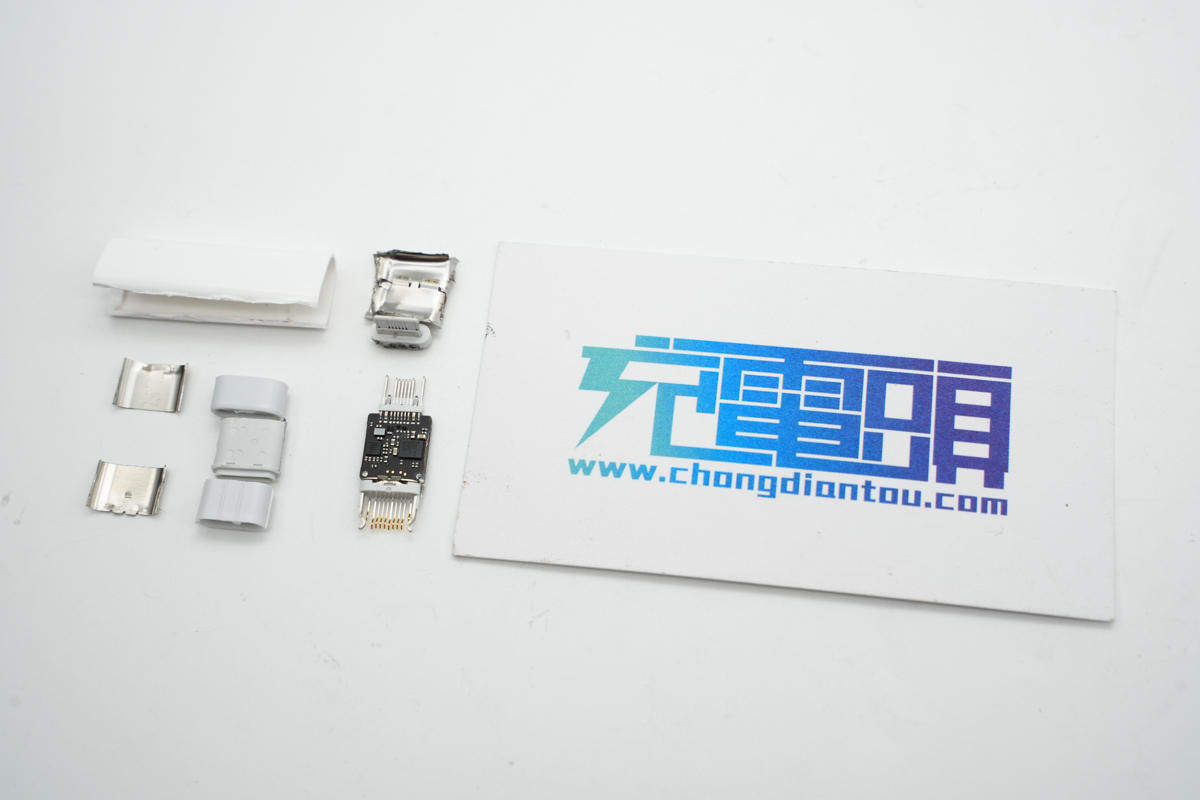

全部拆解完毕，来张全家福。

充电头网拆解总结

苹果推出的这款U-C转换器，用于为一代Apple Pencil转换充电接口，转换器一头为Lightning插座，另一头为U-C插座。使用时将笔插入转换器，再使用U-C线连接到iPad充电，为一种折衷的解决方案。

充电头网通过拆解了解到，苹果这款转换器主要由两颗芯片组成，内部使用英飞凌CYPD3126 U-C控制器和恩智浦610A3B用于供电控制，小板两侧分别焊接U-C母座和Lightning母座。转换器内部采用钢套点焊连接固定，十分牢固。
