ants9液压水冷采煤机性能评价

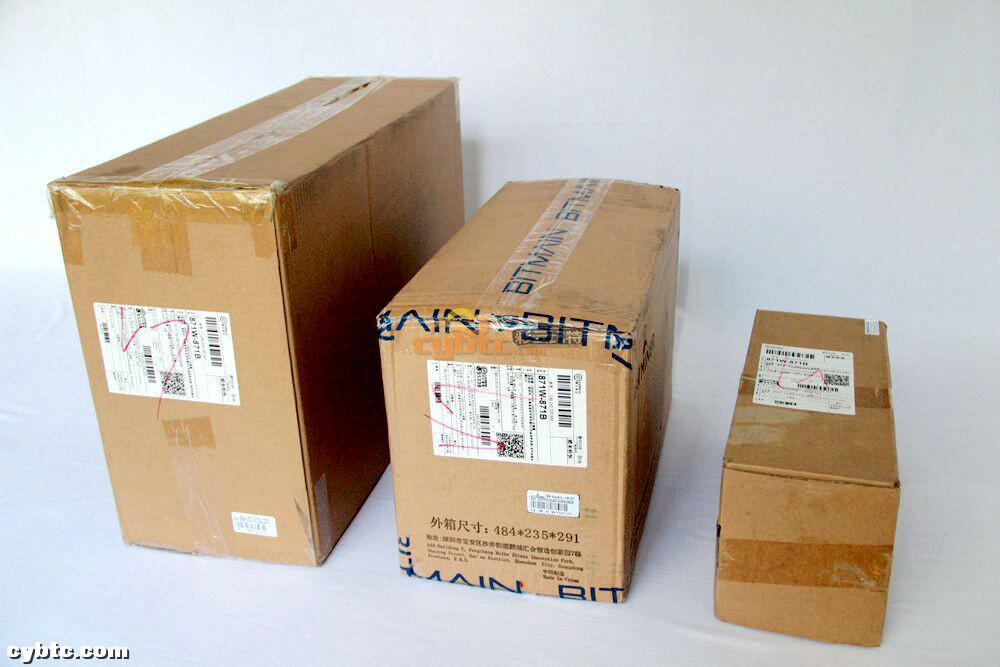

最近，bitland推出了一款基于sha256算法的新miner。这台矿机一经推出，便引起广泛关注。这是蚂蚁水冷矿机S9 hydro。真正量产的水冷采煤机就要来了！S9水力采煤机可挖BTC、BCH、DGB等sha256货币，适用于ant apw5静音电源。温度低，噪音低，不受粉尘影响。水冷采煤机的设计为矿井的大规模部署提供了更大的空间。计算力分量和散热部件的分离，小矿井有小水箱和水冷翅片；大矿井增加净水装置和冷却塔，可以通过水冷系统将冷水转化为热水，也可以将挖矿应用到其他场景。此时，小编的思路已经远去，挖矿可以应用到社区供暖、酒店热水供应、洗浴中心和温泉中心热水供应、热带鱼养殖、温室蔬菜和花卉种植等领域，而不是取暖排风，将能量转化为热空气，迷茫的离开，憧憬着未来。。。。。。以下是财运评估团队带来的蚂蚁水冷采煤机S9 hydro的官方参数：1。额定算力：18/s±5%2。墙功耗：1728w±10%（apw5电源）3。功率效率：96j/th±10%（apw5电源）4。额定电压：11.60-13.00v5。尺寸：360mm（长）*125mm（宽）*190mm（高）（含矿机弯头）6。重量：5.15kg 1。开箱暴露程序S9 Hydro**由三个独立的包装箱组成，即冷却水排水、主机和采煤机电源。三件大件的外包装用工业纸箱包装，箱体的外形尺寸也在矿机的外箱上标明

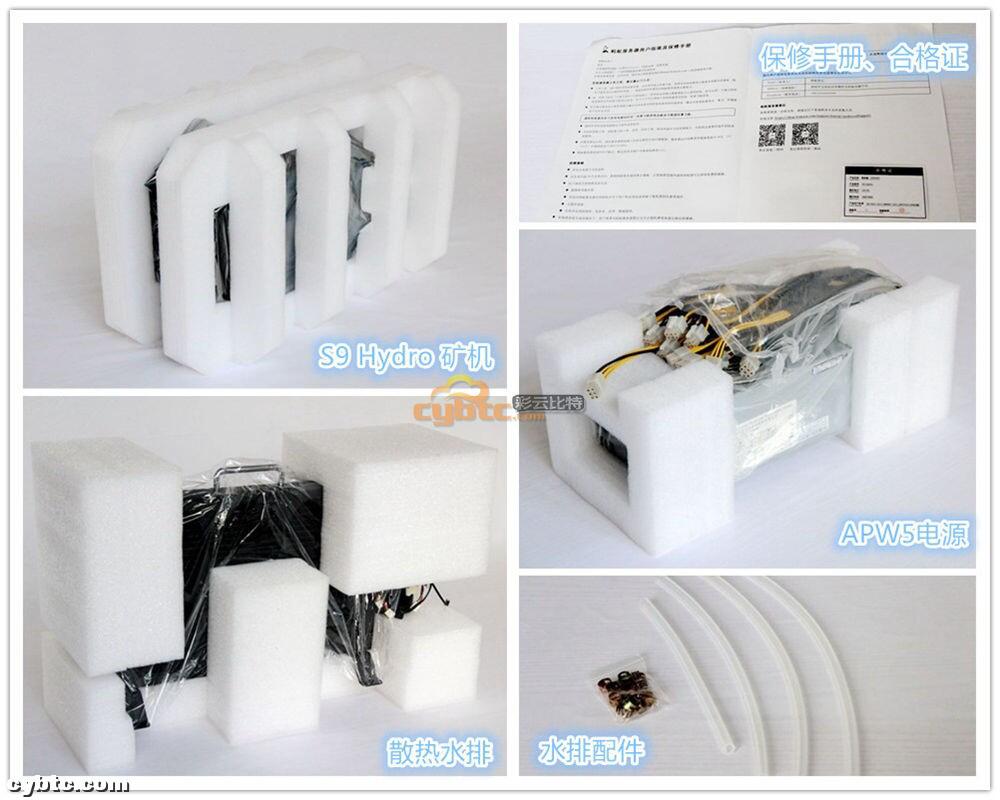

开箱后可以看到，冷却水排水、电源均采用珍珠棉板防尘防水袋包裹，采煤机主机采用防静电袋和珍珠棉板包裹。

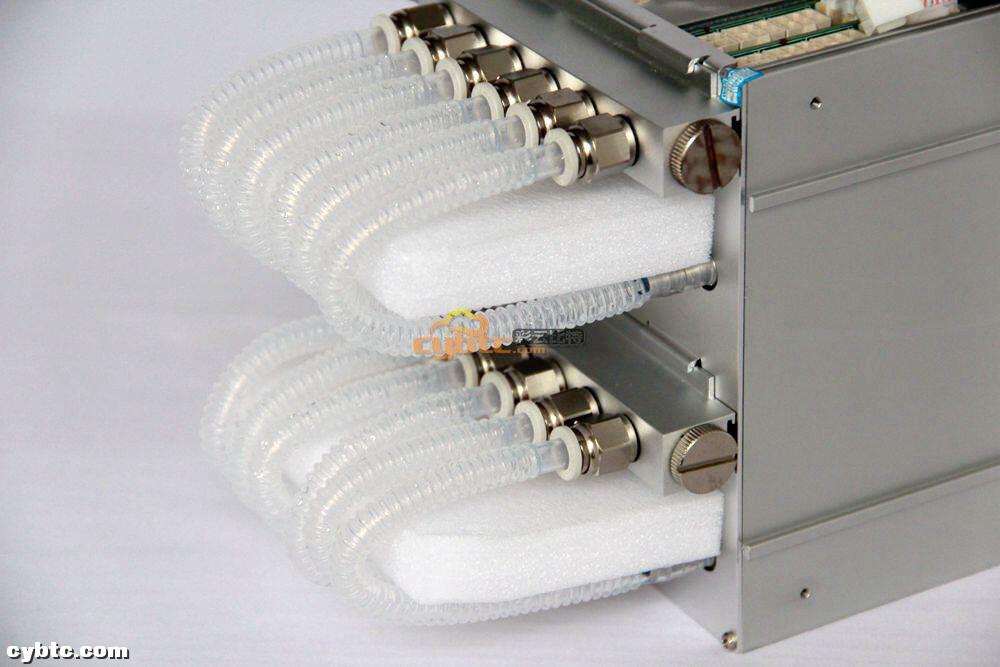

包装中主机的水管位置也增加了珍珠棉板，防止水管在运输过程中发生意外

拆下三箱后的成套设备包括：1台冷却水排水管、1台apw5电源、1台S9水力采煤机、1台采煤机使用说明书及合格证、4根排水连接管、10根水管卡箍水冷排气外观

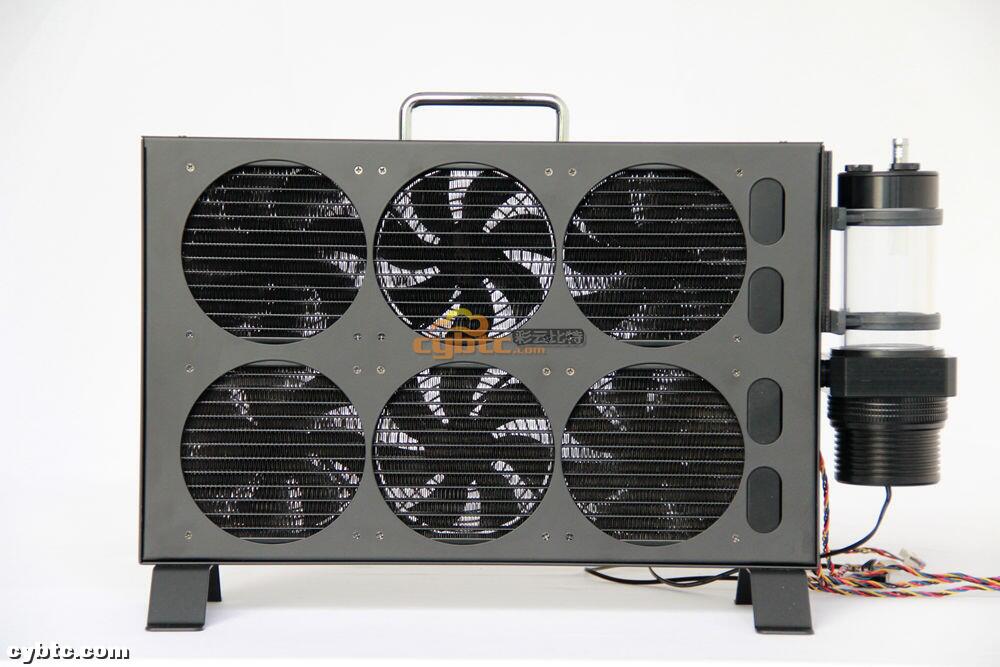

热水排水由水箱、水泵、水冷风机、冷却风机组成。在进风口一侧加装防风罩，保证使用安全

热水出口侧

热水排水详图：一体化水泵下侧为出水口，中部为水箱，上侧为回水口，上侧为注水口

详图2：不锈钢手柄，便于移动

水冷散热器的拆卸细节可以通过分解更详细地看到：冷冻式水冷专用一体化水泵机组

两个390*24*120水冷散热器

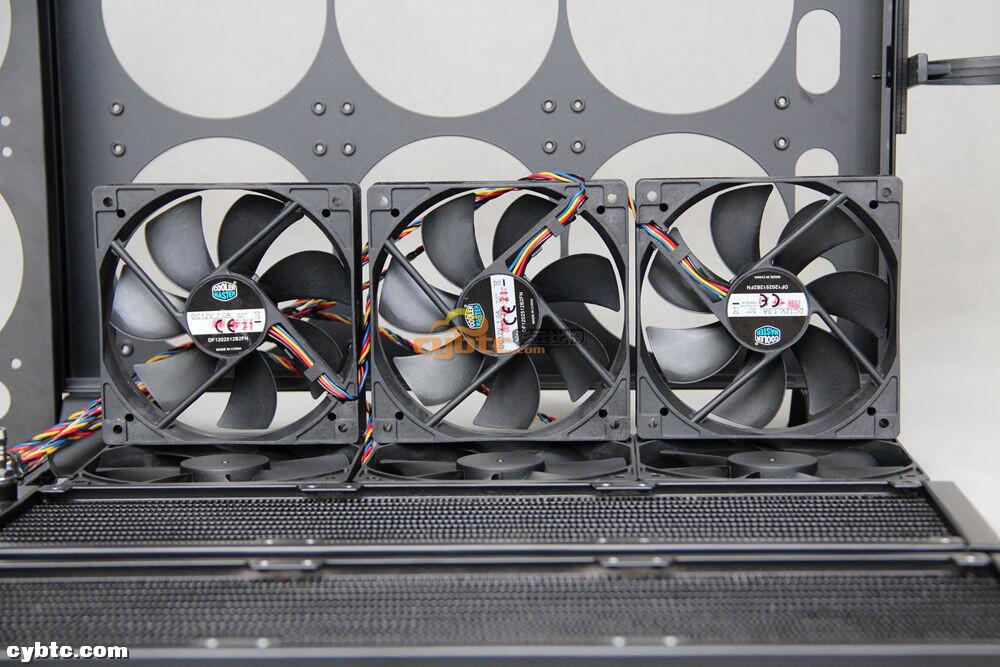

}6个冷主机12025 1A四芯温控静音风扇

S9水力采煤机外观与S9系列相似，三围尺寸为365*15*185，不注水净重5.15kg

由于使用水冷板，矿工底部的一部分被抬高，并在尾部安装了水管。与S9外观相比，可以看出水冷矿机的整体尺寸稍大一些

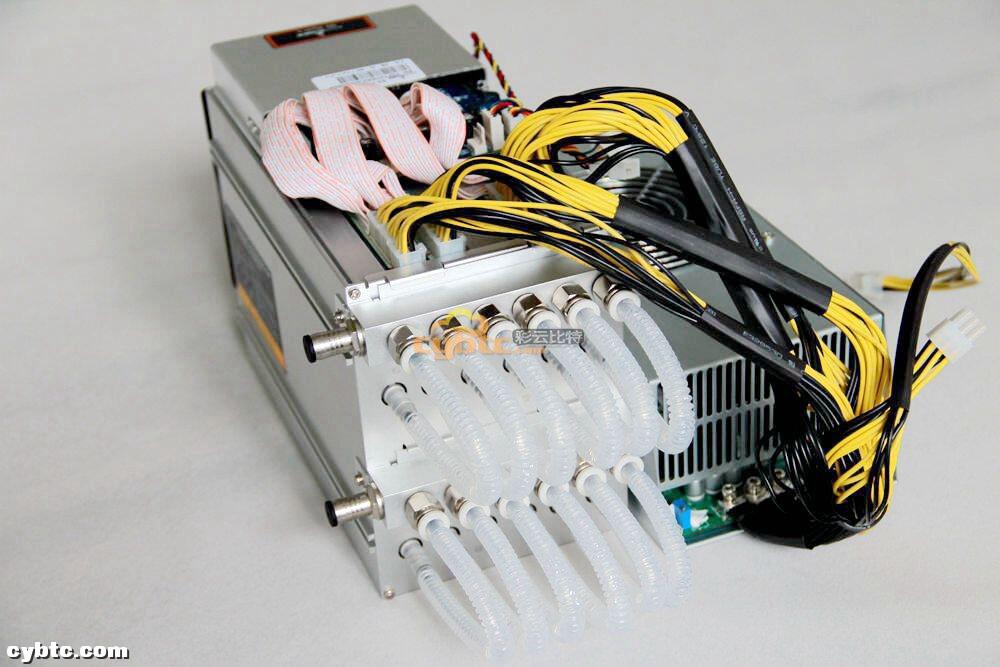

矿机尾部由两个分流器连接，分流器采用一进一出的循环方式，每个分流器与内冷板连接6根软管

详细信息：在挖矿机的接口侧安装了一个冷却器主12025静音风扇，以帮助机器的内部空气循环

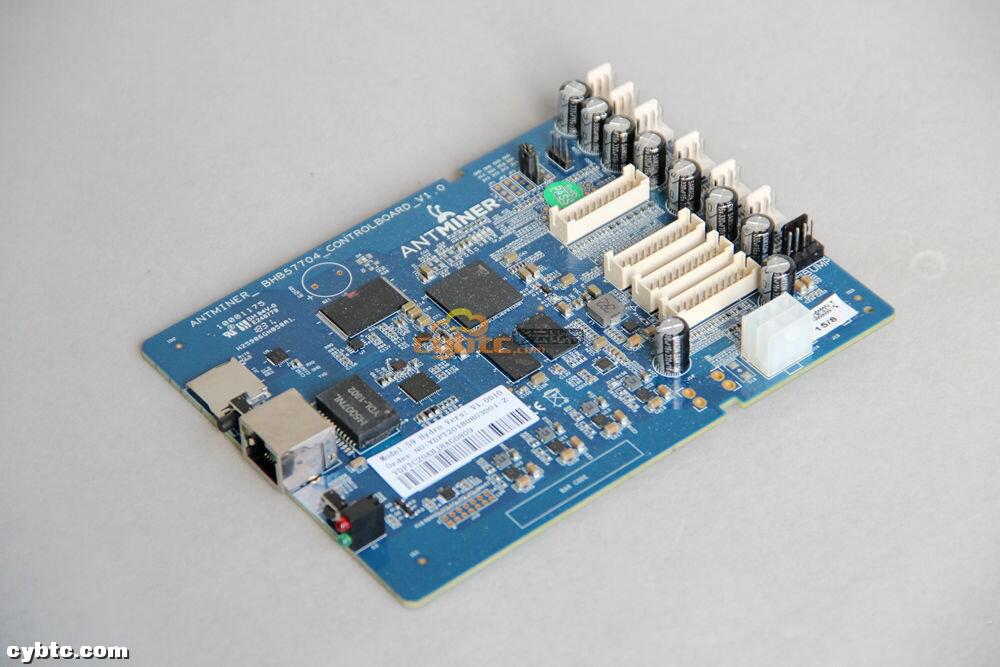

控制器与S9相同，接口面板相同

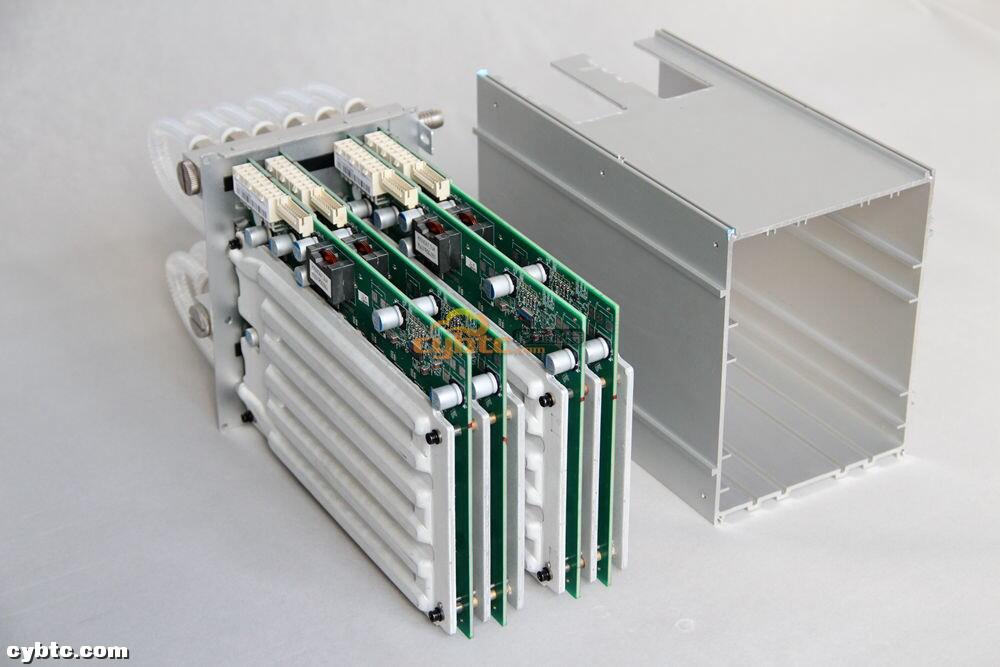

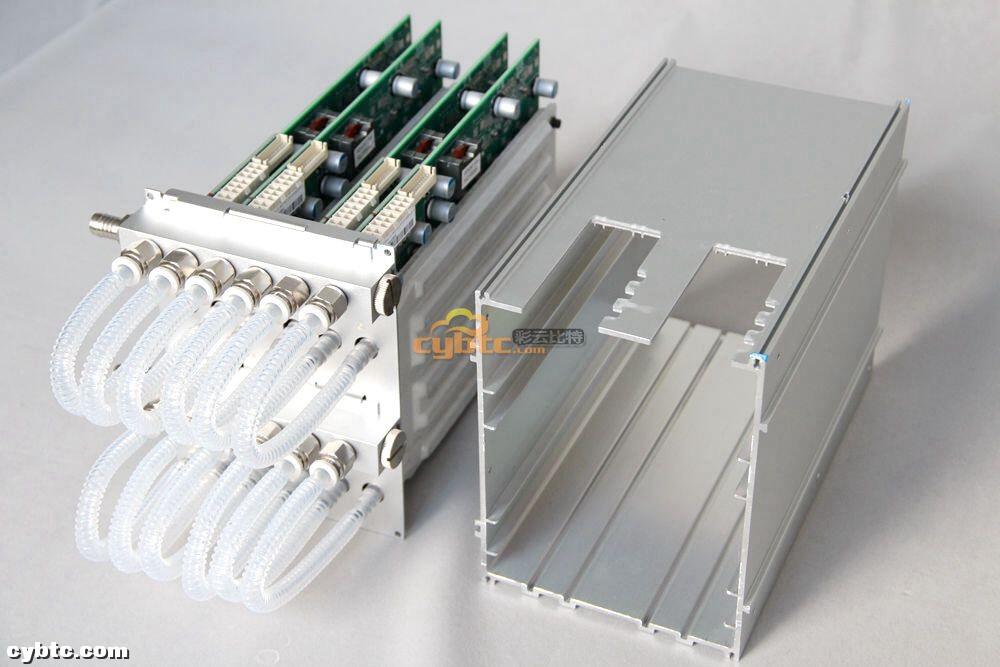

S9水力采煤机的拆卸细节

miner由四个计算器组成，比S9多1个，相应的计算力大于S9（3个）

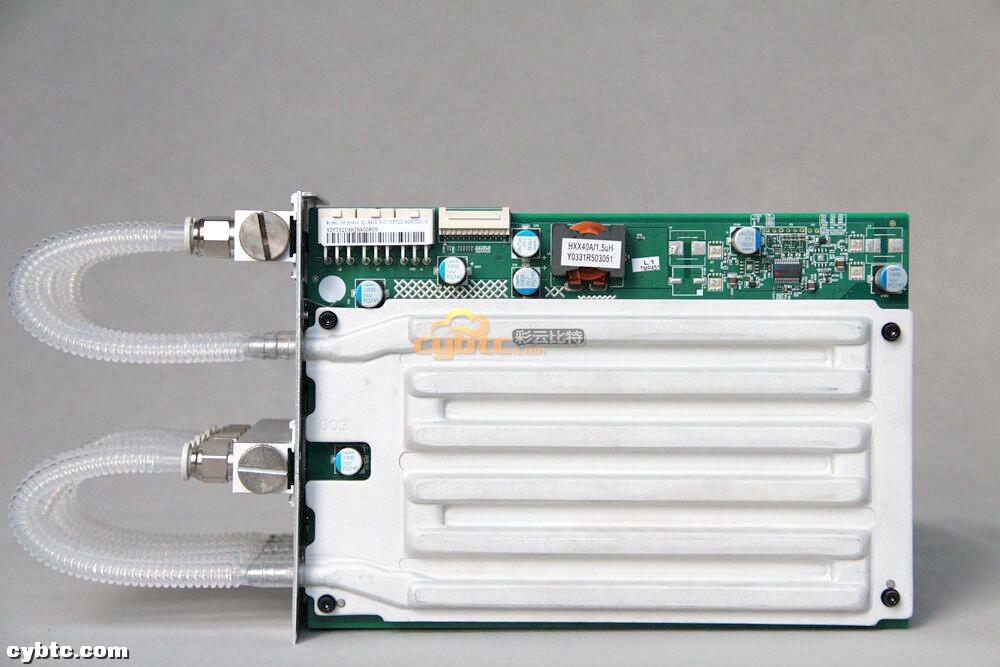

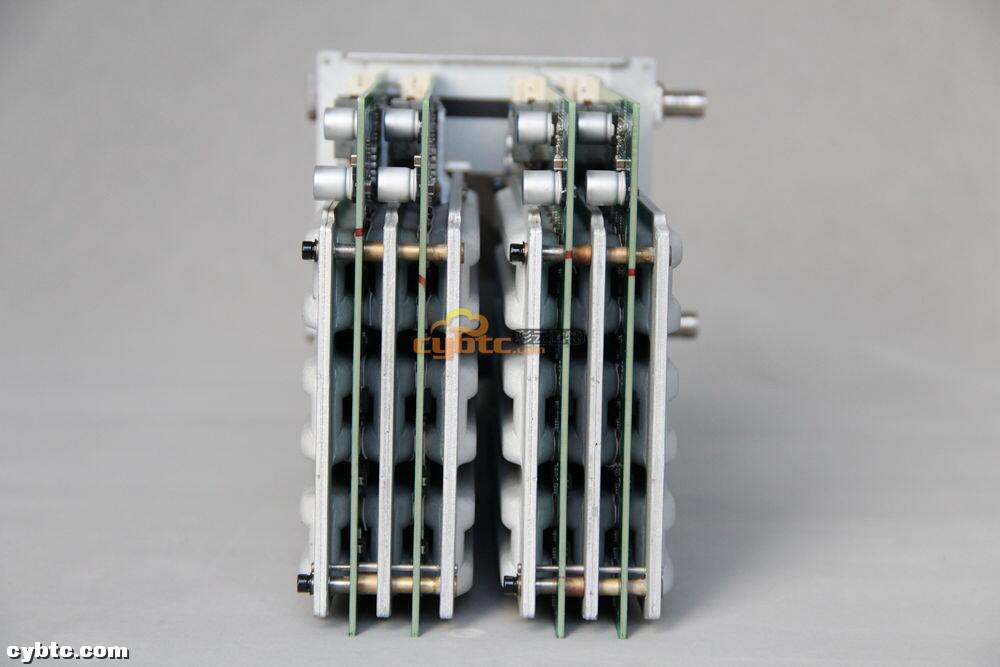

每两台计算器由三块水冷板包围，通过一进一出的水循环实现冷却目的

尾部分布有多达12根水管

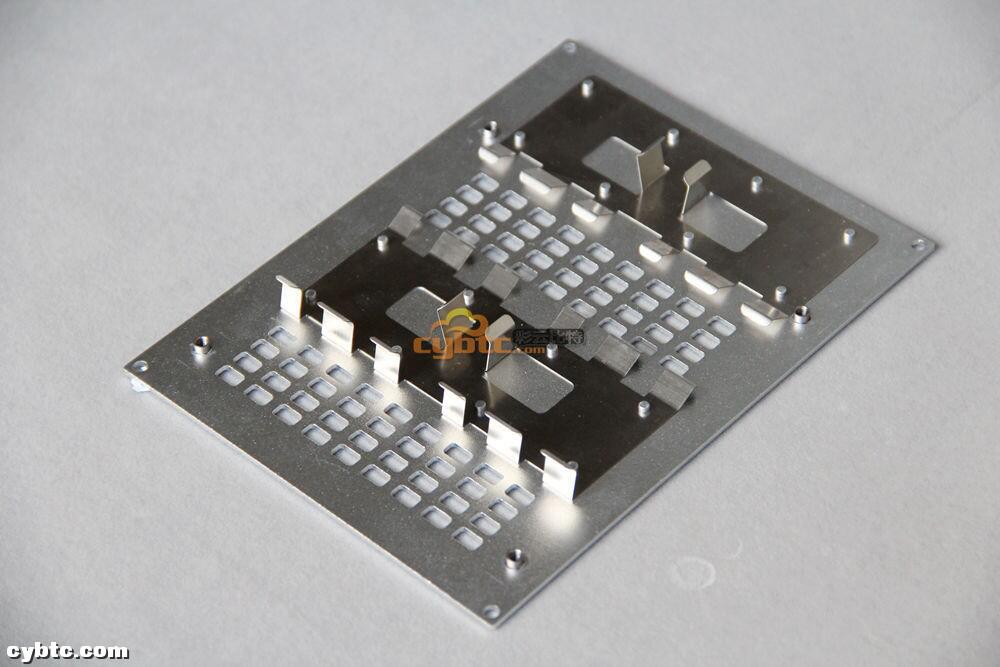

接口风机侧挡板

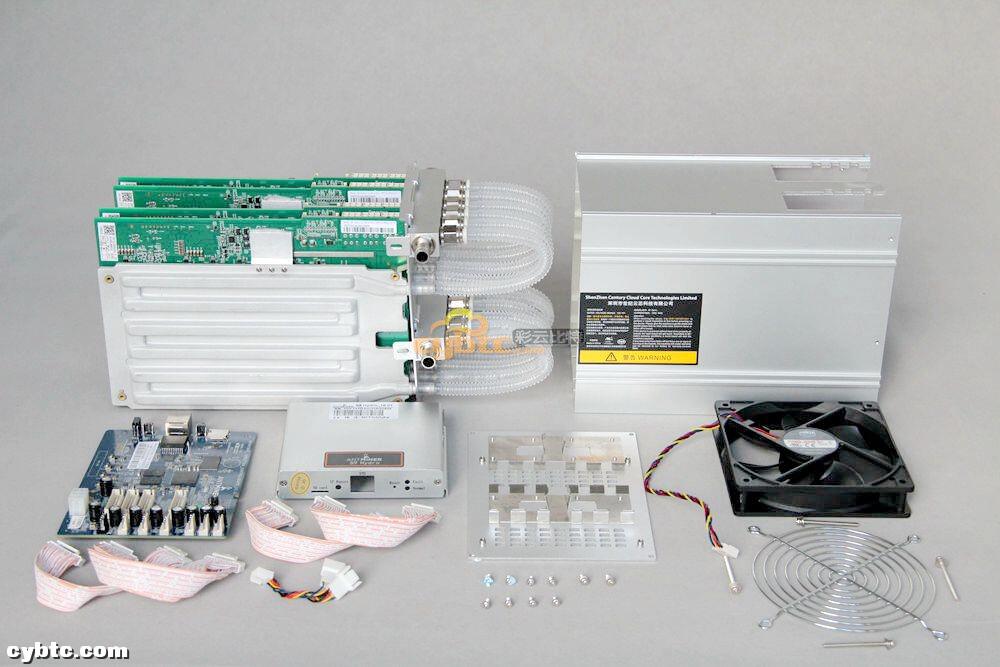

所有挖矿机械的分解图

号

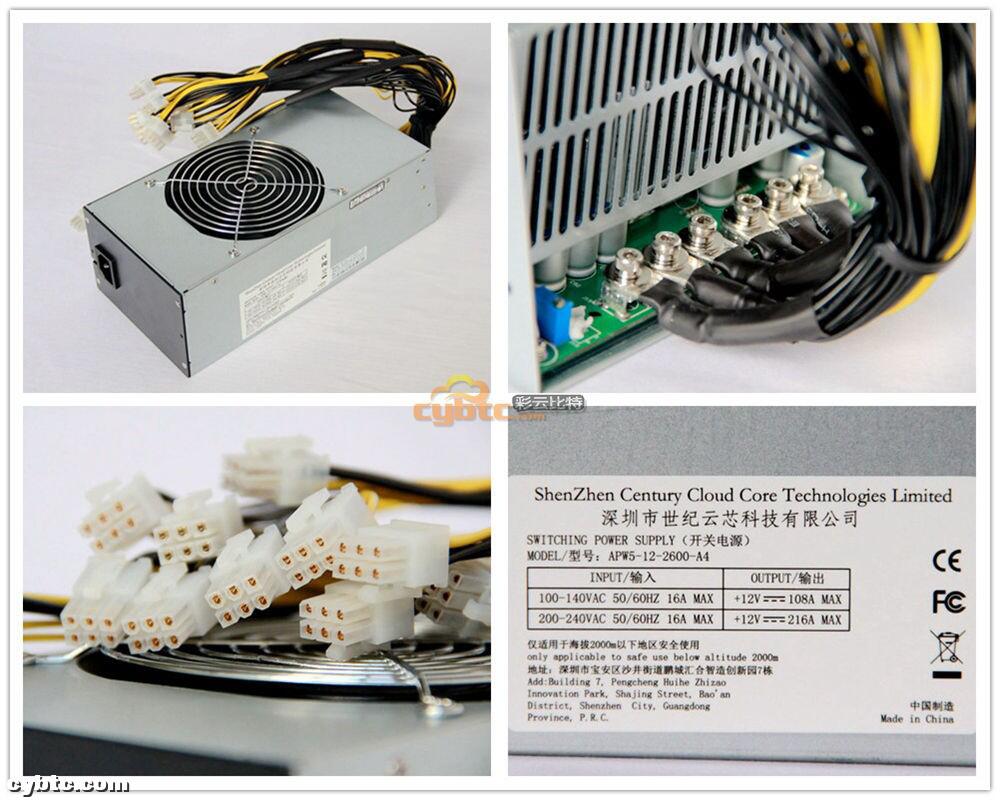

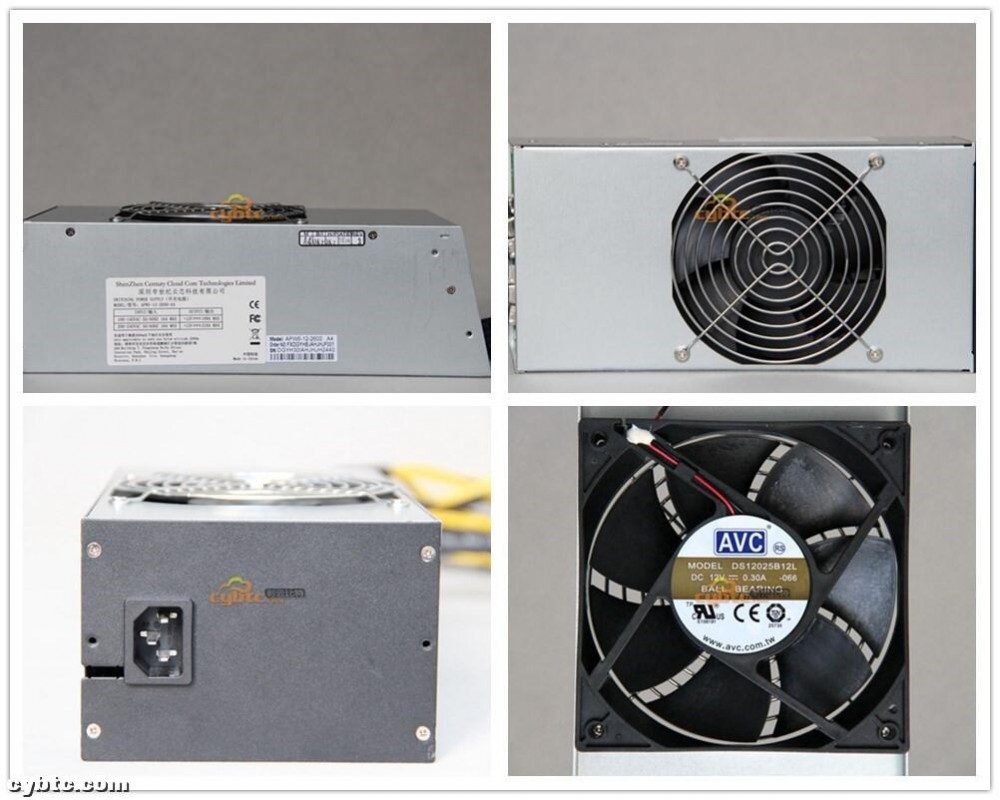

Apw5电源外观Apw5电源是为S9水力采煤机研制的专用静音电源

功率输出12V，216a，额定功率2600w，转换效率94%，充分利用材料

在散热方面，使用AVC 0.3A静音风扇。风扇位置设计在顶部，空气从后侧排出。控温静音效果**

apw5电源解体详图

整体电源故障图

此外，蚂蚁官方还设计了一种特殊的动力支撑，支撑带有手柄，可与采煤机连接，移动方便

号

2、 安装调试硬件安装分三步进行：第一步先连接管道}，确定水冷排水附件是否齐全，包括4根不同长度的8*12mm硅胶软管，4根软管卡扣（仅使用8根）

将卡扣压入软管，将软管插入排水管嘴，然后将卡夹卡到加强接头上。夹紧力不小。建议使用尖嘴钳等工具锁紧

号

使用最短的软管连接上下排水管

使用稍长的软管连接上部的水，并将其排放到水泵的回水口

接下来，将水接到采煤机的软管上，先拔出采煤机水管接口处的两个软塞

号

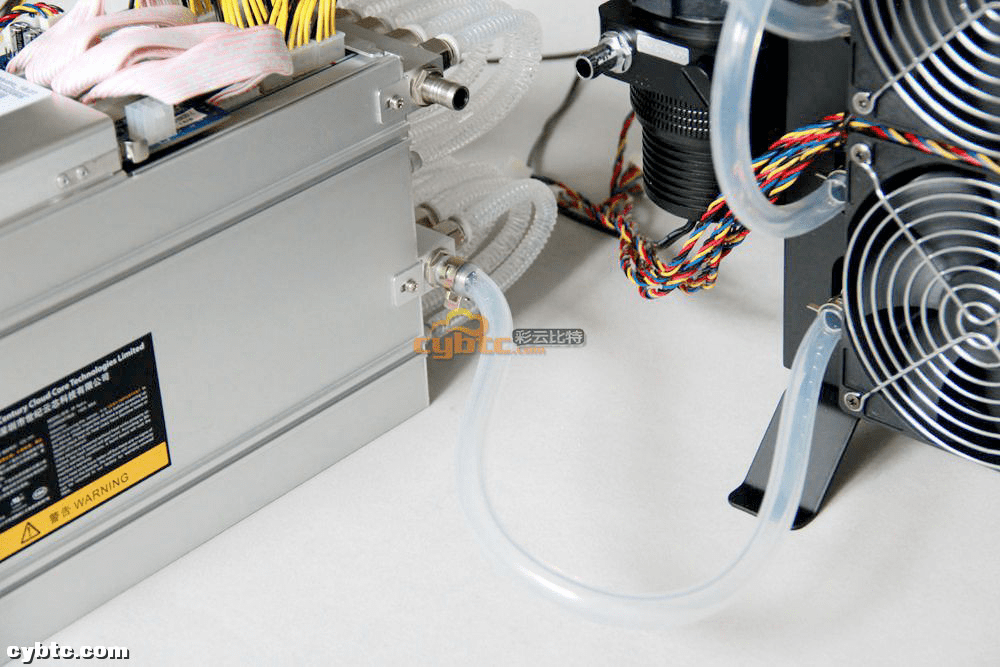

长软管连接到采煤机下部的出水口和排水管下部的软管接头。记得先把卡扣放好，然后再插入管子

接下来，使用另一根长软管将水泵出口连接到矿工的进水口。当然，不必按照上述顺序安装。只要所有管道都连接好，四根软管连接完成后，管道连接就完成了。连接完成后，检查连接是否插入到位？所有的扣子都戴上了吗？

号

第二步：需要接通电源的地方有四个：矿工计算板、矿工控制面板、水冷水泵和水冷排风机。连接不是按任何顺序进行的，只要所有连接都已完成。miner由4个力计算板组成，每个板需要连接3个PCIe 6p连接器，总共需要连接12个PCIe 6p连接器。apw5电源提供14个PCIe 6p连接器。最长和最短的一开始不使用，其他12个相同长度的连接器用于连接

号

最长的PCI6P连接器用于挖矿机控制板。接口位置在控制板线下，有点隐蔽。别忘了，最短的PCI6P连接器毫无用处，可以在后期用于DIY转换

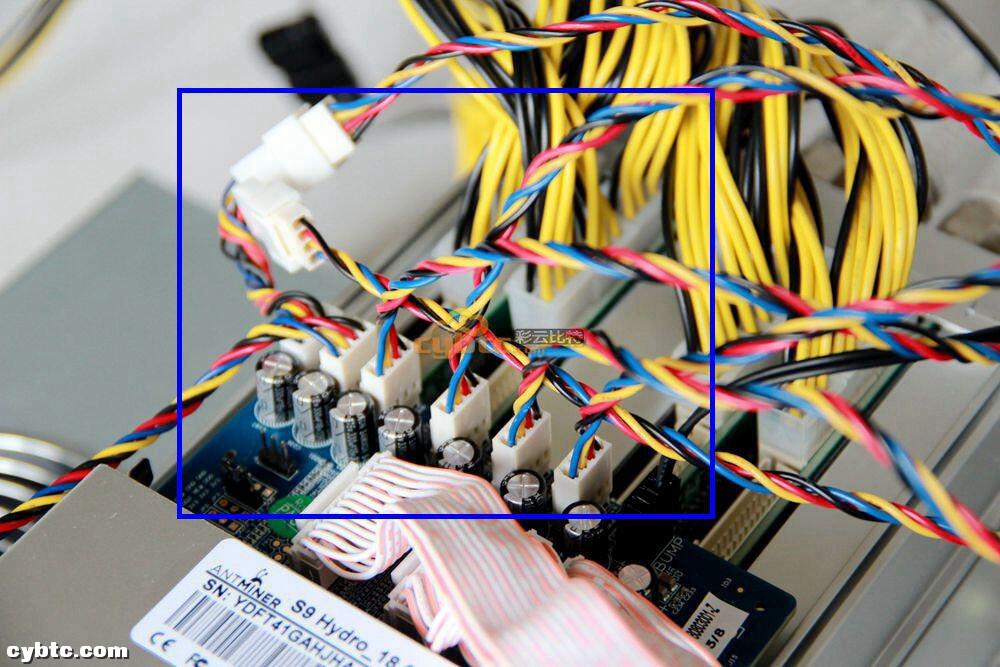

矿机控制板设计有6个4针风扇接口。由于矿机风机占用一个接口，因此增加了一个分支接口。接口位于电缆的下部。安装前，应先拆下电缆。按图中箭头所示位置按下卡扣，将电缆提起，即可将电缆拔出

号

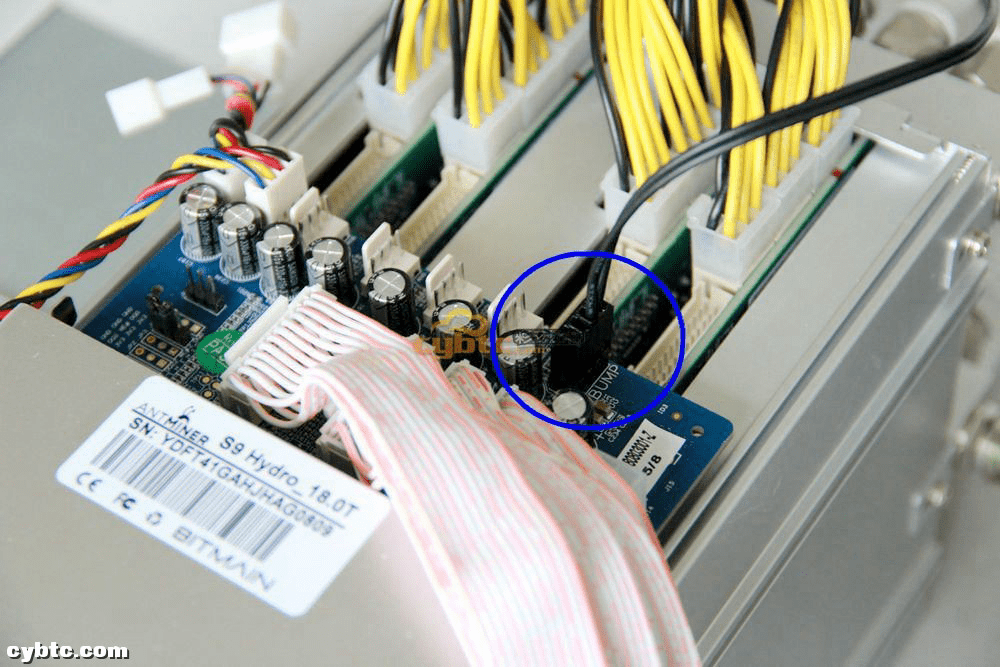

水和冷水泵的电源线是一个单独的黑色插头，很容易识别。拆下扁平电缆后，首先插入水泵的黑色电源线

依次插入水冷排的6个风扇

{连接风扇电源线后，恢复扁平电缆，完成接线

需要注意的是，水泵的电源线是通过转接线连接的，转接线稍长，连接处的间隙不小。注水过程中应注意防水

完成采煤机、排水和供电连接的整体图纸

第三步：注水}水冷部件的水泵和水箱为一体式设计，可拆卸方便注水，按下卡扣即可打开，如图所示

由于注水口较小，需提前准备好便于注水的工具，如家用小烧嘴壶或小漏斗等

具体注水方法：先将水泵本体取下充水箱，再将水泵本体安装在回水排水支撑上，然后打开电源，让水循环，循环过程中不断注水

上电前应将矿工、电源、电源线隔离，防止滴水造成短路。注水时检查是否漏水

水箱内的水位一次不能太高。注意观察水箱的水位。当水箱水位为2/3时，盖上回水口进水管。注水完成后，拧紧注水喷嘴盖。

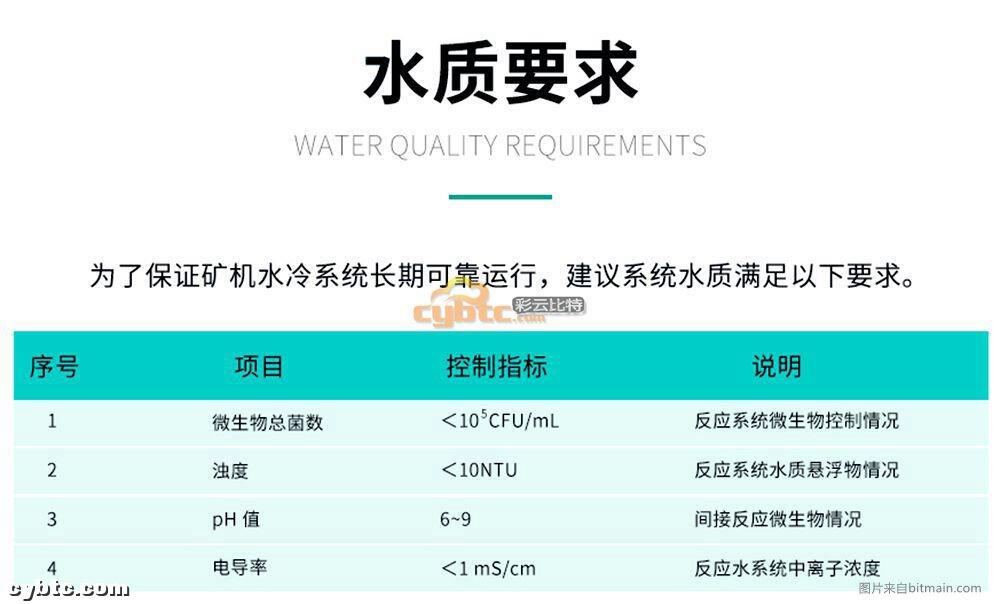

水质应为纯水或蒸馏水，用量约1000ml，矿机正常运行后，水温升高，水压升高。建议在拧紧前打开注水口泄压。

软件调试}找到矿工的IP地址。接通电源后再插上网线。矿工开始奔跑。当矿工的绿灯开始闪烁后，你可以找到矿工的IP地址。由于miner在默认情况下会自动获取IP地址，因此您可以输入本地路由器来查找antminer后面的IP地址

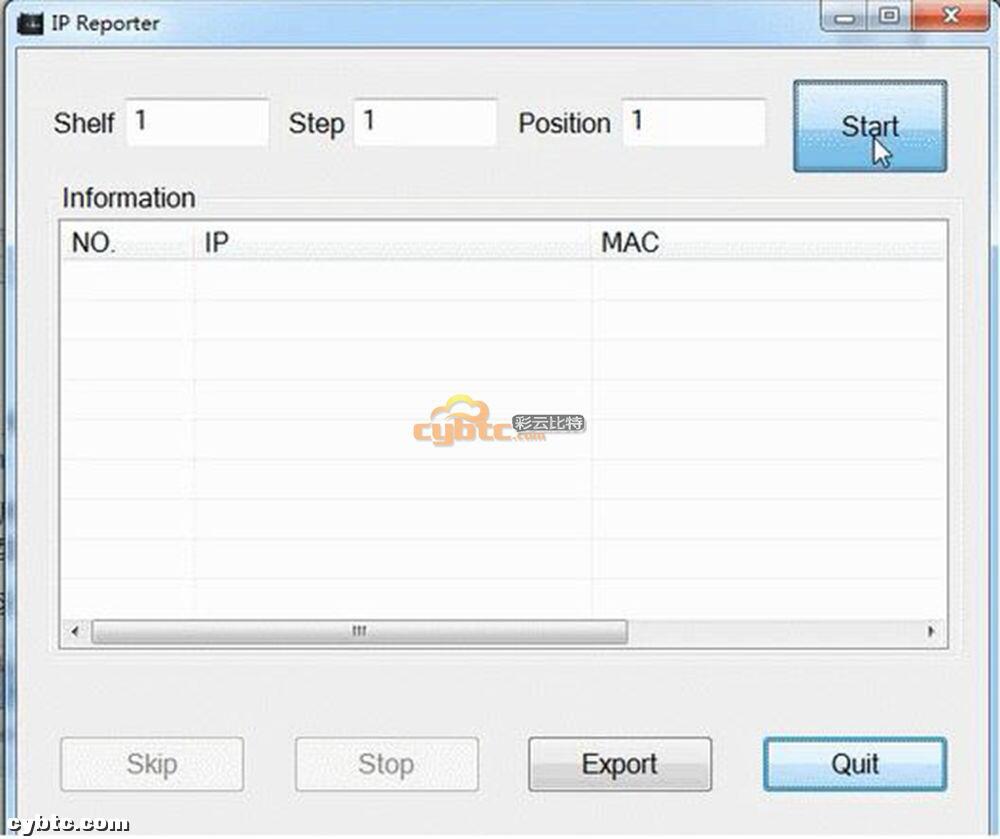

或使用ant官方提供的IP搜索软件，下载地址：https://file11.bitmain.com/shop-… e/IP%20记者.zip

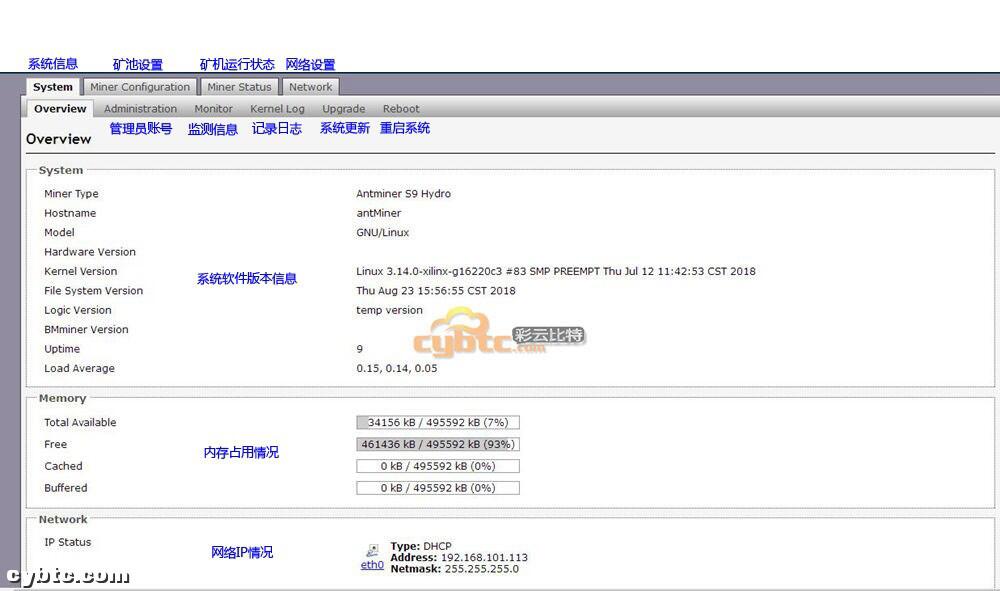

获取IP地址后，打开浏览器，输入IP地址，用账号密码“rootquot;”登录矿机控制页面

{输入“矿工配置”项，设置主矿池、备用矿池、端口和矿工的地址

单个矿工的IP地址不需要修改，多台矿机的IP地址需要更改为固定的IP地址。您可以点击“networkquot;”进入修改IP地址页面

修改池地址和IP地址后，点击“system/Reboot6035重启miner controller，完成所有矿机的安装和设置。进入“矿工状态quot;”页面，查看矿工当前的运行状态

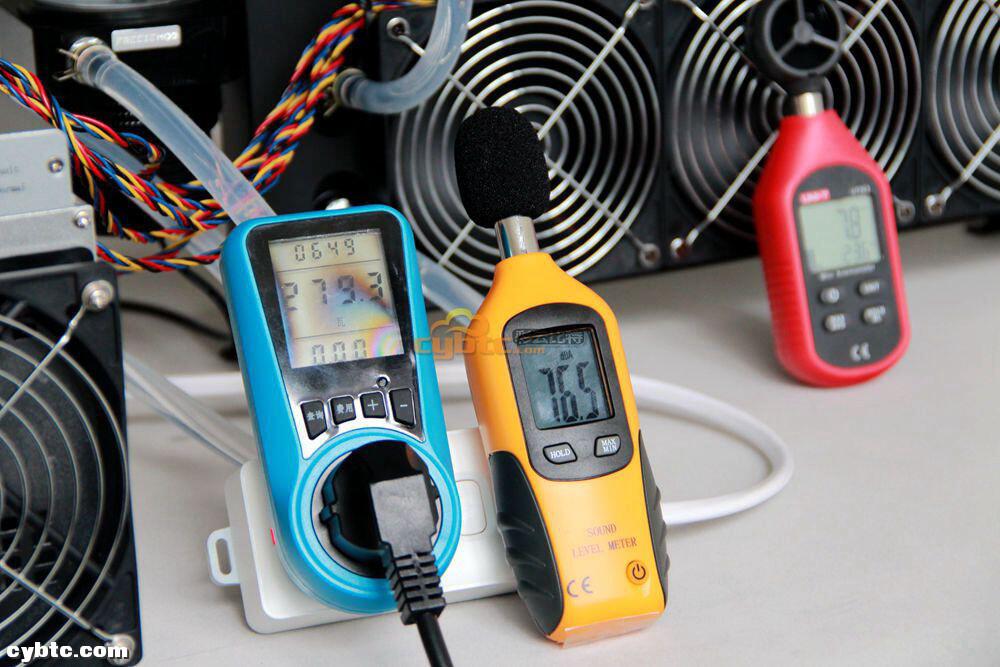

3、 结果矿机通电启动后，风机将全速运转。此时噪声级可达76.5dB，备用功耗约279w，风速7.8m/s

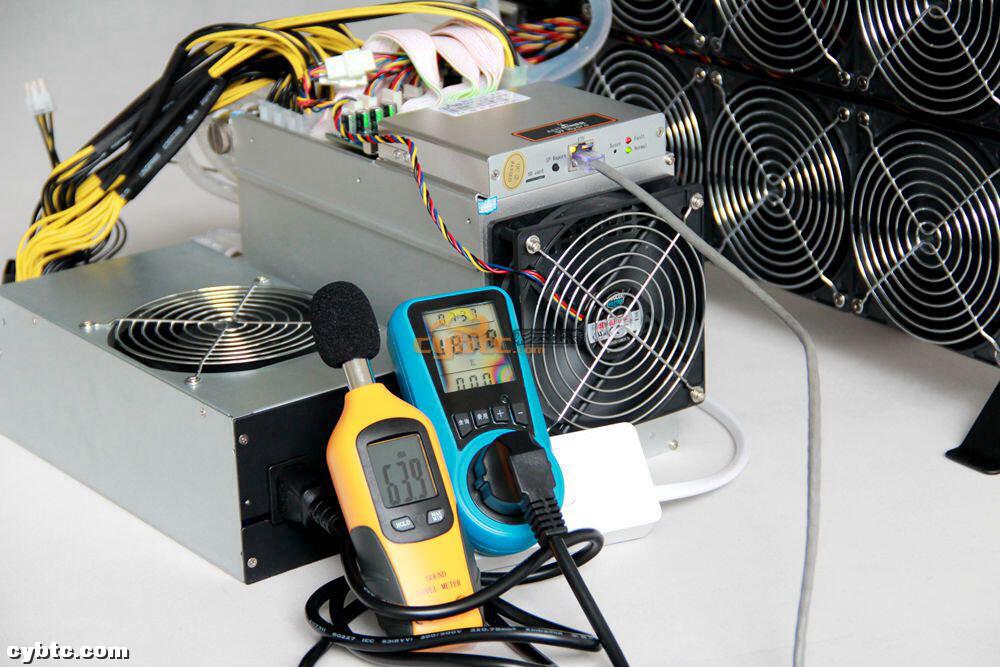

miner芯片正常运行后风扇转速下降，最近距离噪声级约64dB，功耗约1800W

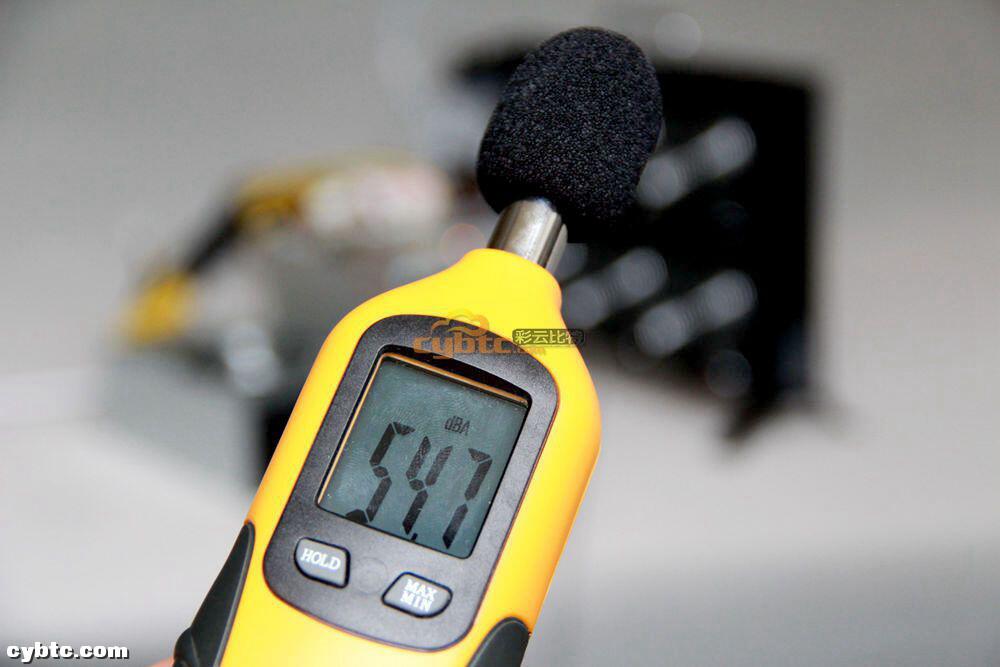

距采煤机约2米处噪声级为54.7分贝。噪音水平相当于家用地板风扇的噪音水平。噪声控制效果很好

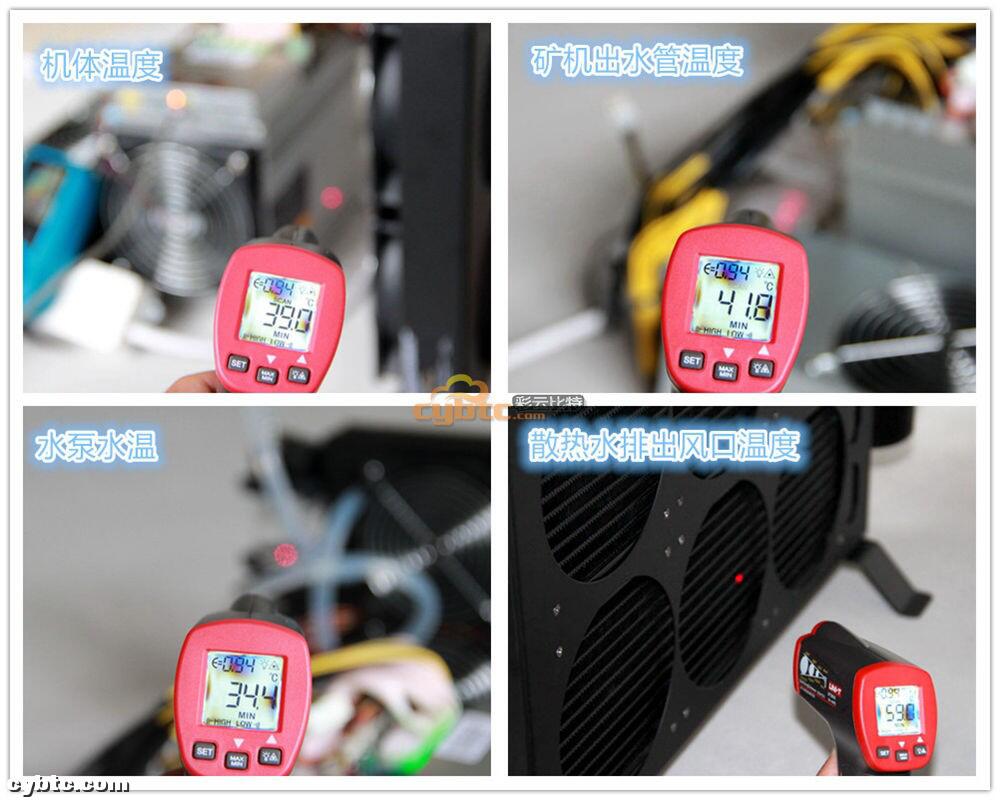

通过对采煤机各点及排水量的测量，得到的温度参数如下：采煤机内切屑温度在58-63度之间，机身、水管和水箱的温度在34-42度之间，水冷出口温度在58-60之间

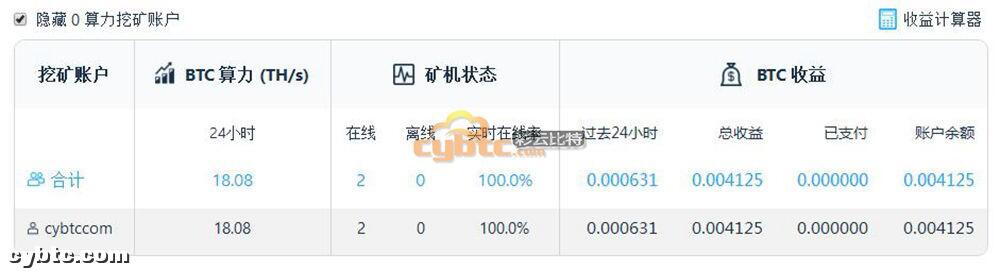

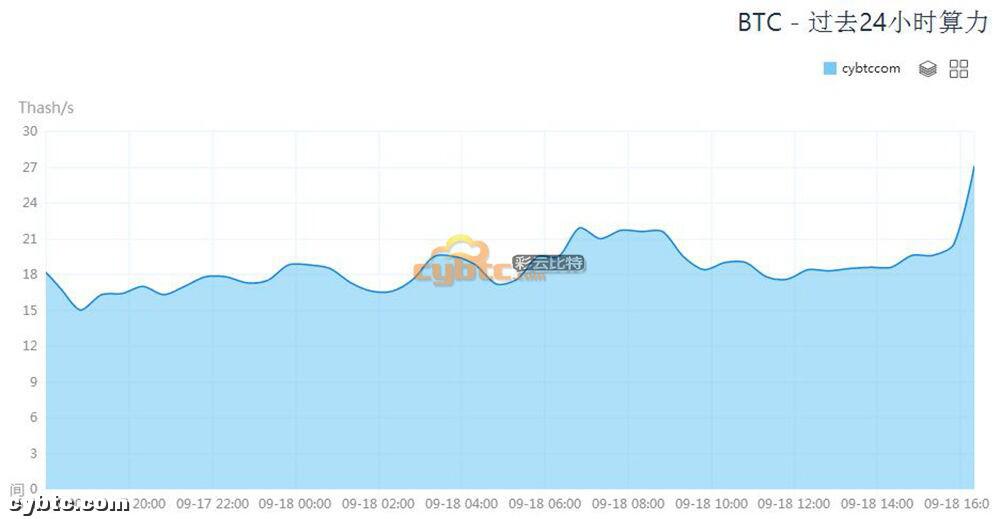

经过24小时连续试验，鱼塘平均计算力为18t，矿池受力稳定，波动较小

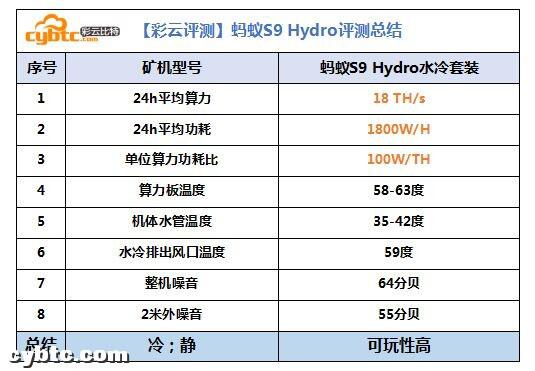

4、 摘要

1虽然个人DIY的水冷系统已经出现了很长一段时间，但批量生产的水冷采煤机还是第一次出现。一般来说，这款水冷矿机非常适合玩，非常适合动手能力强、喜欢DIY的矿友。一个带水冷却器的矿工可以被安置在家里或办公室里。在夏天，水冷却器可以通过改装一根长软管放置在室外。可以安装半导体制冷芯片来增强制冷效果，也可以使用特殊的冷却液，或者用鱼缸养热带鱼，或者冬天用电加热器取暖时直接放在室内。当矿工在冬天温暖的时候，电费也有补贴我们期待着看到更多性价比更好的水冷挖矿机，让普通爱好者再次触摸到区块链的真实存在。2密集部署地雷

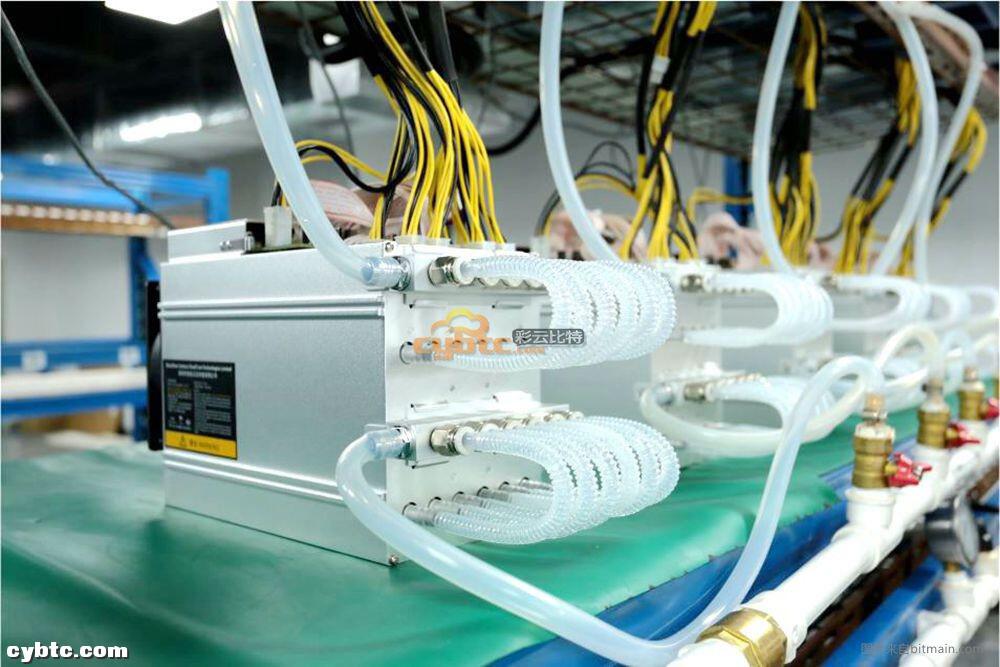

在矿井中，由于不必过多考虑单位建筑面积内的风道散热、进风口、风机的尺寸和功率、水幕的布置等，只要考虑进、出水管的面积，机组建筑区的上机位置可大大提高。当然，没有必要考虑噪音干扰和灰尘沉积和腐蚀问题。采煤机在低温清洁状态下运行，可靠性提高，运行更稳定，效率自然不成问题。当然，要考虑采煤机的成本和水冷式采煤机的维护难度。3**，本文得出结论：这台采煤机有两个词：冷和安静。冷：通过水冷系统进行良好的温度控制对矿井的顺利运行起着关键作用。静态：水冷系统对风机要求不高。虽然使用了六个风扇，但噪音控制非常低
